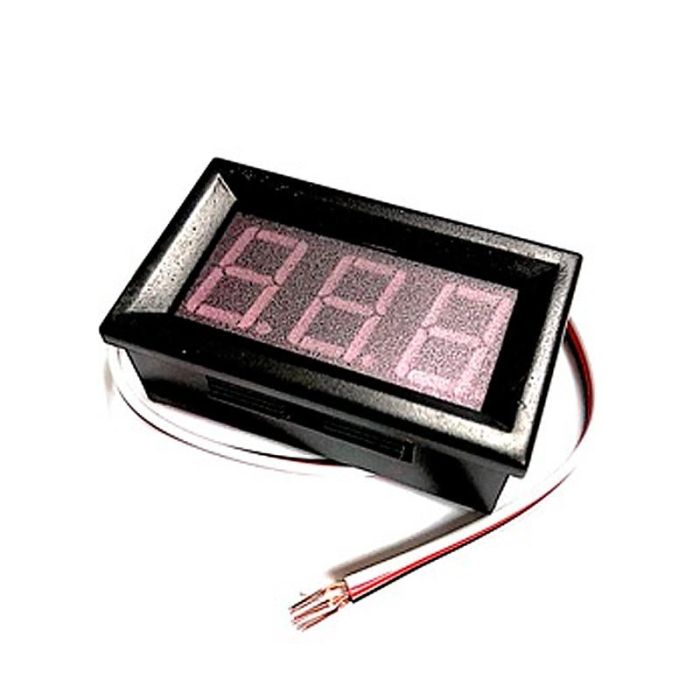

Вольтметр цифровой 0-100V DSN-DVM-568-3 (три провода) красный

Вольтметр цифровой 0-100V DSN-DVM-568-3 (три провода) красный

Подключается цифровой вольтметр к измеряемой электрической цепи с помощью 3 проводов.

Назначение проводов:

VCC (красный провод): напряжение питания 4,7 – 30 В

GND (черный провод): «Земля»

VIN (белый провод): измерение напряжения внешнего устройства 0 – 100В

Данный цифровой вольтметр можно подключить 2 способами:

Если напряжение питания измеряемой цепи находится в диапазоне от 4,5 до 30 В, то устройство можно подключить непосредственно к измеряемой цепи.

При необходимости цифровой вольтметр можно подключить к отдельному источнику питания, тогда к измеряемой цепи необходимо подключить вывод VIN.

 Диапазон питающего напряжения устройства составляет от 4,7 до 30 В.

Использование питающего напряжения свыше 30В, выведет устройство из строя.

В качестве защиты от превышения допустимого значения напряжения рекомендуется установить на вход предохранитель, супрессор и т.д.

Технические параметры цифрового вольтметра:

Диапазон измеряемых напряжений, В 0…100

Напряжение питания, В 4,7…30

Погрешность измерения, %1

Входное сопротивление не менее, кОм 100

Ток потребления не более, мА 18

Время измерения, мс 300

Цвет дисплея: красный

Габаритные размеры, мм 48 х 29 х 22

Размер монтажного отверстия для крепления, мм 46*27

Вес, грамм 19
