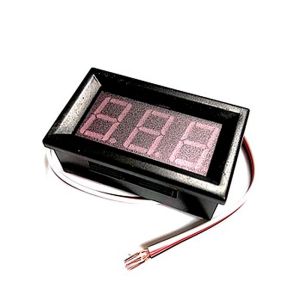

Вольтметр цифровий 0-100V DSN-DVM-568-3 (три провода) червоний

Вольтметр цифровий 0-100V DSN-DVM-568-3 (три дроти) червоний

Підключається цифровий вольтметр до електричного ланцюга, що вимірюється, за допомогою 3 проводів.

Призначення проводів:

VCC (червоний дріт): напруга живлення 4,7 – 30 В

GND (чорний провід): «Земля»

VIN (білий провід): вимірювання напруги зовнішнього пристрою 0 – 100В

Цей цифровий вольтметр можна підключити 2 способами:

Якщо напруга живлення вимірюваного ланцюга знаходиться в діапазоні від 4,5 до 30 В, пристрій можна підключити безпосередньо до вимірюваного ланцюга.

При необхідності цифровий вольтметр можна підключити до окремого джерела живлення, тоді до ланцюга, що вимірюється, необхідно підключити висновок VIN.

Діапазон напруги живлення пристрою становить від 4,7 до 30 В.

Використання напруги живлення понад 30В, виведе пристрій з ладу.

Як захист від перевищення допустимого значення напруги рекомендується встановити на вхід запобіжник, супресор і т.д.

Технічні параметри цифрового вольтметра:

Діапазон вимірюваних напруг, 0…100

Напруга живлення, 4,7…30

Похибка виміру, %1

Вхідний опір не менше, ніж 100

Струм споживання не більше, ма 18

Час виміру, мс 300

Колір дисплея: червоний

Габаритні розміри, мм 48 х 29 х 22

Розмір монтажного отвору для кріплення, мм 46*27

Вага, грам 19
