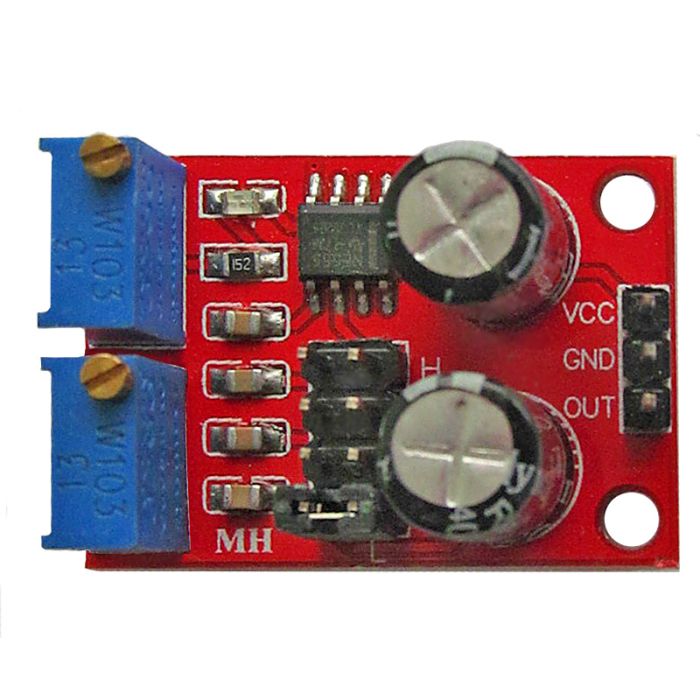

Модуль YL-107 NE555-генератор прямоугольных импульсов с регулировкой частоты и скважности

Модуль YL-107 NE555 - генератор прямоугольных импульсов с регулировкой частоты и скважности

YL-107 NE555 предназначен для генерирования последовательности прямоугольных импульсов. Данный модуль является улучшенным аналогом NE555 с регулировкой частоты. Особенностью YL-107 является не только регулирования частоты, но изменения скважности импульсов. Модуль можно использовать в качестве генератора импульсов для шагового двигателя, для тестирования оборудования и т.д.

Плата модуля спроектирована на базе таймера NE555. Микросхема NE555 имеет 8 выводов и выполнена в корпусе «SO-8». Ток потребления микросхемы без нагрузки составляет до 20 мА. Диапазон рабочей частоты составляет от 1Гц до 200 КГц. Диапазон частоты выходных импульсов можно изменять с помощью перемычек:

Перемычка 1 (L): от 1 Гц до 50 Гц

Перемычка 2: от 50 Гц до 1 КГц

Перемычка 3: от 1 КГц до 10 КГц

Перемычка 4 (H): от 10 КГц до 200 КГц

При необходимости более точной настройки параметров нужно использовать подстроечный резистор. Настройка частоты импульсов осуществляется с помощью потенциометра R1, а скважность сигнала задается с помощью переменного резистора R2. При изменении диапазона следует отключать питание от модуля.

Подключается модуль к устройствам с помощью 3 выводов:

VCC: напряжение питания от 5 до 15 В

GND: «земля»

OUT: управляющий сигнал

Подавать питание можно от внешнего источника питания, платформы Arduino или любого другого микроконтроллерного устройства. О наличии питания сигнализирует светодиод, который подключённый к шине питания. Диапазон напряжения питания модуля составляет от 5 до 15 В.

Технические характеристики модуля:

Микросхема NE555

Напряжение питания, В 5 ... 15

Диапазон рабочих частот, КГц 0,001 ... 200

Ток потребления без нагрузки, мА 20

Рабочая температура, °C 0 ... +70

Размеры модуля, мм 23 х 31
