Модуль YL-107 NE555 - генератор прямокутних імпульсів з регулюванням частоти та шпаруватості

Модуль YL-107 NE555 - генератор прямокутних імпульсів з регулюванням частоти та шпаруватості

YL-107 NE555 призначений для створення послідовності прямокутних імпульсів. Цей модуль є покращеним аналогом NE555 з регулюванням частоти. Особливістю YL-107 є не тільки регулювання частоти, але зміни шпаруватості імпульсів. Модуль можна використовувати як генератор імпульсів для крокового двигуна, для тестування обладнання і т.д.

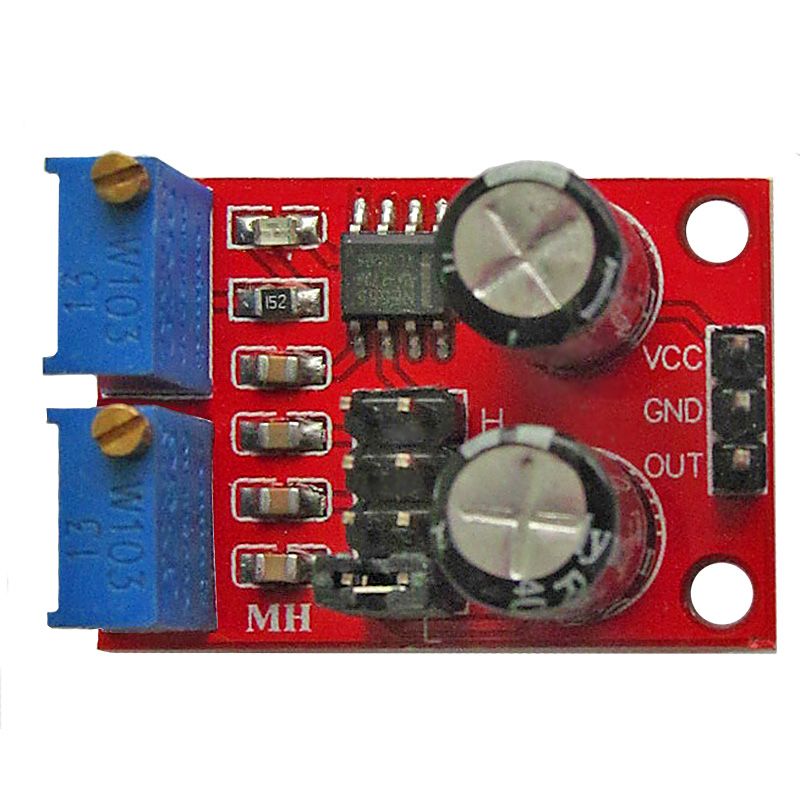

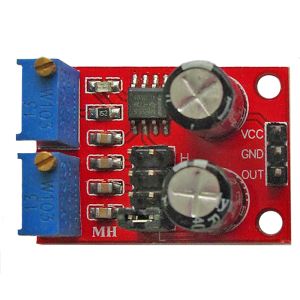

Плата модуля спроектована з урахуванням таймера NE555. Мікросхема NE555 має 8 висновків та виконана в корпусі «SO-8». Струм споживання мікросхеми без навантаження становить до 20 мА. Діапазон робочої частоти становить від 1 до 200 КГц. Діапазон частоти вихідних імпульсів можна змінювати за допомогою перемичок:

Перемичка 1 (L): від 1 Гц до 50 Гц

Перемичка 2: від 50 Гц до 1 КГц

Перемичка 3: від 1 КГц до 10 КГц

Перемичка 4 (H): від 10 КГц до 200 КГц

За необхідності більш точного налаштування параметрів потрібно використовувати підстроювальний резистор. Налаштування частоти імпульсів здійснюється за допомогою потенціометра R1, а шпаруватість сигналу визначається за допомогою змінного резистора R2. При зміні діапазону слід відключати живлення від модуля.

Підключається модуль до пристроїв за допомогою 3 висновків:

VCC: напруга живлення від 5 до 15 В

GND: "земля"

OUT: керуючий сигнал

Подавати живлення можна від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Про наявність живлення сигналізує світлодіод, підключений до шини живлення. Діапазон напруги живлення модуля становить від 5 до 15 Ст.

Технічні характеристики модуля:

Мікросхема NE555

Напруга живлення, 5 ... 15

Діапазон робочих частот, КГц 0,001...200

Струм споживання без навантаження, ма 20

Робоча температура, ° C 0 ... +70

Розміри модуля, мм 23 х 31
