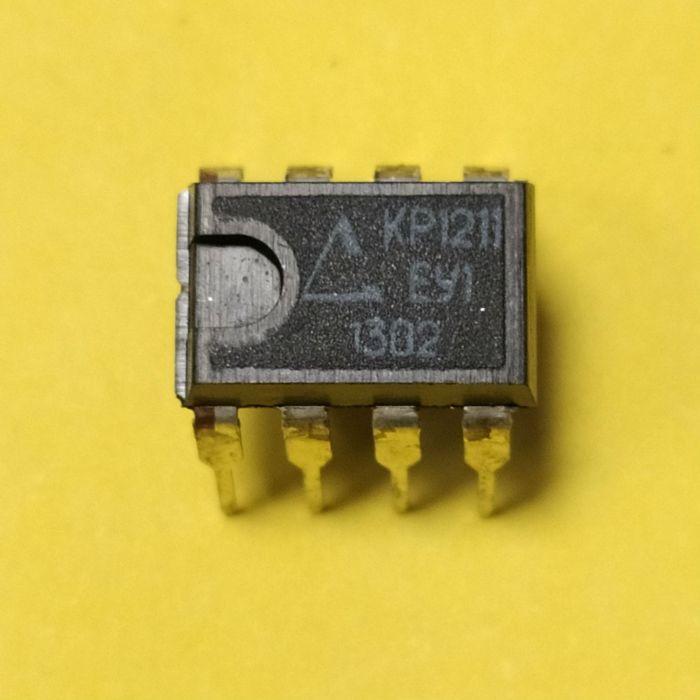

КР1211ЕУ1

Микросхема КР1211ЕУ1 представляет собой специализированный контроллер электронных пускорегулирующих аппаратов (ЭПРА) для компактных люминесцентных ламп с питанием от бортовой сети постоянного тока 3-24 В. Производится по КМОП технологии. Максимальные значения параметров и режимов: напряжение питания Vcc - 12 В; входное напряжение высокого уровня VIN (Н) по входам IN, FV, FC ? FCC + 0,5B; входное напряжение низкого уровня VIN (L) по входам IN, FV, FC ? -0,5 В; максимальный выходной ток IOUT ? 250 мА; рассеиваемая мощность PD ? 750 мВт; максимальная емкость нагрузки CL ? 1000 пФ. Электрические характеристики: напряжение питания VCC ? 3.. .9 В; входное напряжение высокого уровня VIN (Н) по входам IN, FV, FC, не менее ? 0,7VCC; входное напряжение низкого уровня Vm (L) по входам IN, FV, FC, не более ? 0,2VCC; средний выходной ток для каждого выхода IOUT (av) ? 150 мА; частота задающего генератора fT, не более ? 5 МГц; входной ток высокого уровня IIN (Н) по входам IN, FV, FC, не более ? 1 мкА; входной ток низкого уровня IIN (L) по входам IN, FV, FC, не более ? 1 мкА; ток потребления при fт = 0, не более ? 10 мкА.
