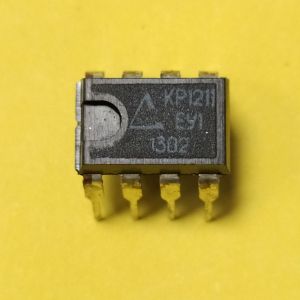

КР1211ЕУ1

Мікросхема КР1211ЕУ1 є спеціалізованим контролером електронних пускорегулюючих апаратів (ЕПРА) для компактних люмінесцентних ламп з живленням від бортової мережі постійного струму 3-24 В. Виготовляється за КМОП технологією. Максимальні значення параметрів та режимів: напруга живлення Vcc – 12 В; вхідна напруга високого рівня VIN (Н) за входами IN, FV, FC? FCC+0,5B; вхідна напруга низького рівня VIN (L) за входами IN, FV, FC? -0,5; максимальний вихідний струм IOUT? 250 мА; розсіювана потужність PD? 750 мВт; максимальна ємність навантаження CL? 1000 пФ. Електричні характеристики: напруга живлення VCC? 3.. .9 В; вхідна напруга високого рівня VIN (Н) на входах IN, FV, FC, не менше ? 0,7VCC; вхідна напруга низького рівня Vm (L) по входах IN, FV, FC, не більше? 0,2VCC; середній вихідний струм кожного виходу IOUT (av) ? 150 мА; частота генератора, що задає fT, не більше ? 5 МГц; вхідний струм високого рівня IIN (Н) по входах IN, FV, FC, не більше? 1 мкА; вхідний струм низького рівня IIN (L) по входах IN, FV, FC, не більше? 1 мкА; Струм споживання при fт = 0, не більше? 10 мкА.
