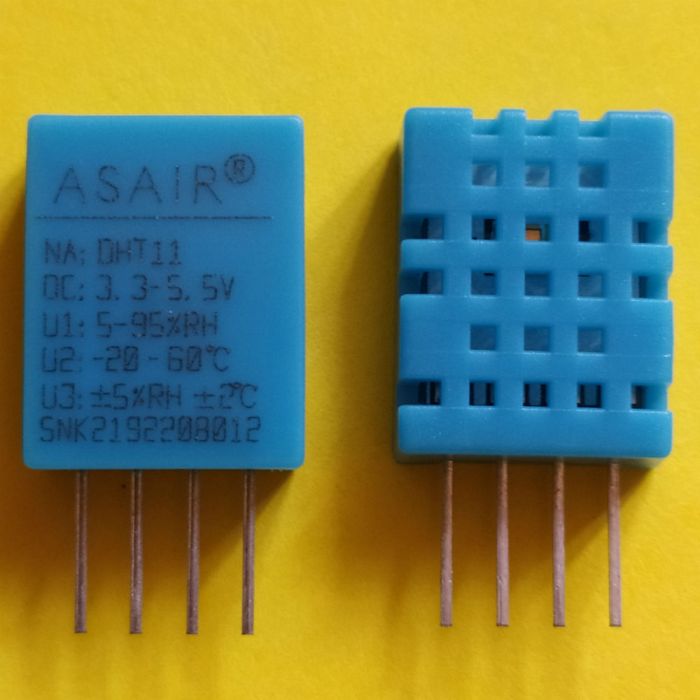

Датчик температуры и влажности DHT-11

Датчик температуры и влажности DHT-11

DHT-11 датчик температуры и влажности, который передает замеры в виде цифровых сигналов. Данный датчик часто используют в системе "умный дом", разных бытовых проектах, домашней метеостанции и т.д. Датчик не обладает быстродействием и высокой точностью, но сенсор часто используют в своих первых проектах в среде Arduino, из-за его простоты.

Датчик спроектирован на базе термистора, емкостного датчика влажности и простого чипа аналого-цифрового преобразователя (АЦП). АЦП выполнен в виде микроконтроллера, который служит для преобразования аналоговых значений влажности и температуры окружающей среды в цифровые сигналы. Главным преимуществом данного датчика в сравнении с аналогом (DHT22) является его низкая стоимость. Диапазон измерения относительной влажности составляет от 20 до 95%, а температуры находится в пределах от 0 до 50 °C.

Датчик обладает 4 выводами. Назначения выводов:

VCC: напряжение питания датчика 3,5 - 5,5 В

DATA: линия данных

NC: не используется

GND: «земля»

При работе в среде разработки Arduino IDE необходимо выбрать библиотеку DHT.

Подается питание от внешнего источника питания. Диапазон напряжения питания находится в пределах от 3,5 до 5,5 В.

Технические характеристики датчика:

Напряжение питания, В 3,5 ... 5,5

Диапазон измерения влажности, % 20 ... 90

Диапазон измерения температуры, °C 0 ... 50

Точность измерения влажности, % 5

Точность измерения температуры, °C 0,2

Максимальная частота опроса, Гц 1
