Датчик температури та вологості DHT-11

Датчик температури та вологості DHT-11

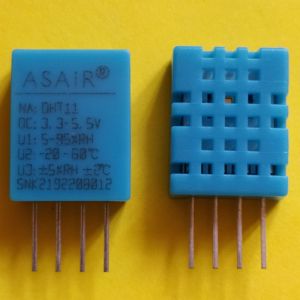

DHT-11 датчик температури та вологості, який передає виміри у вигляді цифрових сигналів. Даний датчик часто використовують у системі "розумний будинок", різних побутових проектах, домашньої метеостанції тощо. Датчик не має швидкодії та високої точності, але сенсор часто використовують у своїх перших проектах в середовищі Arduino, через його простоту.

Датчик спроектований на базі термістора, ємнісного датчика вологості та простого чіпа аналого-цифрового перетворювача (АЦП). АЦП виконаний у вигляді мікроконтролера, який служить для перетворення аналогових значень вологості та температури навколишнього середовища на цифрові сигнали. Головною перевагою даного датчика порівняно з аналогом (DHT22) є низька вартість. Діапазон вимірювання відносної вологості становить від 20 до 95%, а температури в межах від 0 до 50 °C.

Датчик має 4 висновки. Призначення висновків:

VCC: напруга живлення датчика 3,5 - 5,5 В

DATA: лінія даних

NC: не використовується

GND: "земля"

При роботі в середовищі розробки IDE Arduino необхідно вибрати бібліотеку DHT.

Подається живлення від зовнішнього джерела живлення. Діапазон напруги живлення знаходиться в межах від 3,5 до 5,5 Ст.

Технічні характеристики датчика:

Напруга живлення, 3,5 ... 5,5

Діапазон вимірювання вологості, % 20...90

Діапазон вимірювання температури, °C 0 ... 50

Точність вимірювання вологості, % 5

Точність вимірювання температури, °C 0,2

Максимальна частота опитування, Гц 1
