XL6009 регулируемый повышающий преобразователь Uin 3-32V,Uout 5-35V
Артикул:
XL6009
Способы доставки
- Самовывоз из Новой почты
- Курьер Новой Почты
- Самовывоз из магазина
Способы оплаты
- Наличными при получении
- Безналичный перевод
- Приват 24

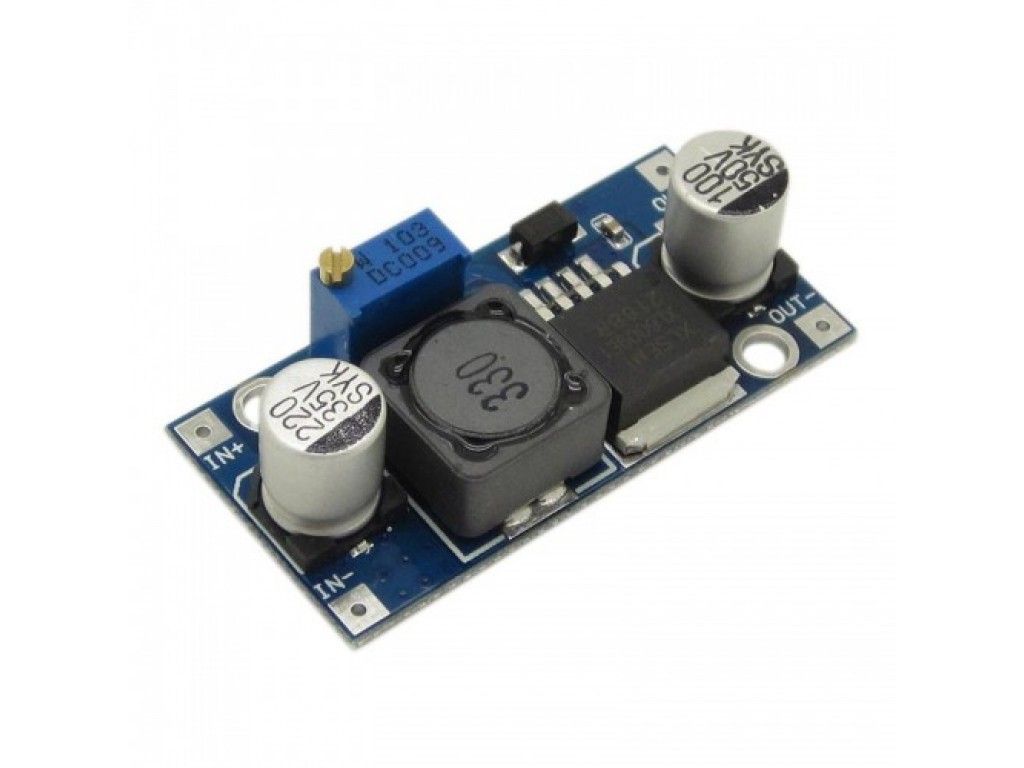

Конвертер, повышающий входное напряжение с регулятором выходного напряжения, собран на чипе XL6009E1. В использовании преобразователь достаточно прост. Необходимо подключить источник напряжение к входам конвертера. После настройки напряжения преобразователя можно приступать к работе и подключить нужное устройство к выходу.
Регулировка выходного напряжения преобразователя осуществляется с помощью подстроечного резистора, который находится на плате устройства.
Регулировка выходного напряжения преобразователя осуществляется с помощью подстроечного резистора, который находится на плате устройства.
Для подключения входного напряжения конвертер имеет две клеммы, к которым, посредством пайки, присоединяется источник входного напряжения. Обозначение клемм IN+ и IN-.
Для подключения устройств к выходу конвертера предусмотрено две клеммы, к которым, посредством пайки, подключается нагрузка. Обозначение контактов OUT+ и OUT-.
Преимущества XL6009Е1 по сравнению с LM2577: встроенный полевой транзистор вместо биполярного у LM, частота преобразования 400кГц против 52кГц у LM, наличие частотной компенсации - оптимизация под напряжение питания и ток нагрузки, максимальный ток 4 А (у LM2577 - 3А). Кроме того на плате присутствуют два монтажных отверстия для закрепления платы.
Характеристики:
- входное напряжение: 3-32В
- выходное напряжение: 5-35В
- максимальный ток: 4А
- частота преобразования: 400 кГц
- КПД: до 94%
- габаритные размеры: 43х20х10 мм
- масса: 10 г
