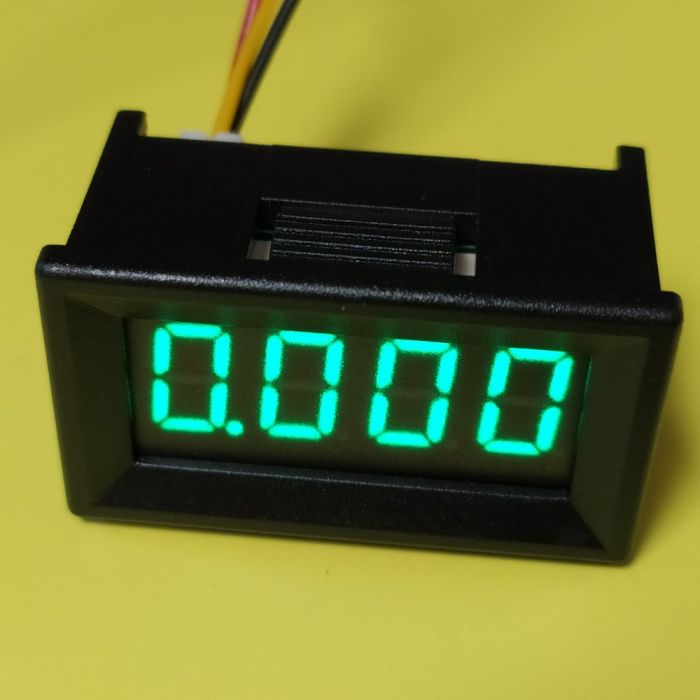

Вольтметр цифровой 0-100V 036L-4 встраиваемый (три провода) зеленый

Вольтметр цифровой 0-100V 036L-4 встраиваемый (три провода) зеленый

0-100В 4 цифры

0-100V 036L-4 представляет собой цифровой вольтметр, который предназначен для измерения напряжения постоянного тока электрической цепи. Данное устройство можно использовать в блоках питания, зарядных устройствах различных приборов и т.д. Также его можно использовать для измерения напряжения в различных электрических цепях, подключив устройтсво к выводам.

Особенностями данного вольтметра являются низкая стоимость и высокая точность измерения. Спроектирован цифровой вольтметр на основе семисегментного индикатора, управляющей микросхемы и прочих вспомогательных компонентов. Дисплей предназначен для отображения значения текущего напряжения. Данная модель вольтметра обладает зеленой подсветкой. Диапазон измерения напряжения находится в пределах от 0 до 100 В. Погрешность измерения составляет около 1%.

Благодаря небольшим размерам, цифровой вольтметр можно вмонтировать в какое-либо устройство. На обратной стороне корпуса расположены монтажные отверстия, позволяющие закрепить устройство на плоской поверхности.

Подключается цифровой вольтметр к измеряемой электрической цепи с помощью 3 проводов. Назначения выводов:

VCC (красный провод): напряжение питания 3,7 - 30 В

GND (черный провод):

«земля»

VIN (белый провод):

измерение напряжения внешнего устройства 0 - 100В

Данный цифровой вольтметр можно подключить 2 способами:

Если напряжение питания измеряемой цепи находится в диапазоне от 4,5 до 30 В, то устройство можно подключить напрямую к цепи.

При необходимости цифровой вольтметр можно подключить к отдельному источнику питания, тогда к измеряемой цепи необходимо подключить вывод VIN.

Питается устройство от измеряемой электрической цепи или внешнего источника питания. Диапазон напряжения питания устройства составляет от 3,7 до 30 В. Использование напряжения питания свыше 30 В, выведет устройство из строя. В качестве защиты от превышения допустимого значения напряжения рекомендуется установить на вход предохранитель, супрессор и т.д.

Технические параметры цифрового вольтметра:

Диапазон измеряемых напряжений, В 0 ... 100

Напряжение питания, В 3,7 ... 30

Погрешность измерения, % 1

Входное сопротивление не менее, кОм 100

Ток потребления не более, мА 18

Время измерения, мс 500

Цвет дисплея: зеленый

Габаритные размеры, мм 40*22*20

Размер монтажного отверстия для крепления, мм 38 х 21

Диапазон рабочих температур, °C -10 ... +65
