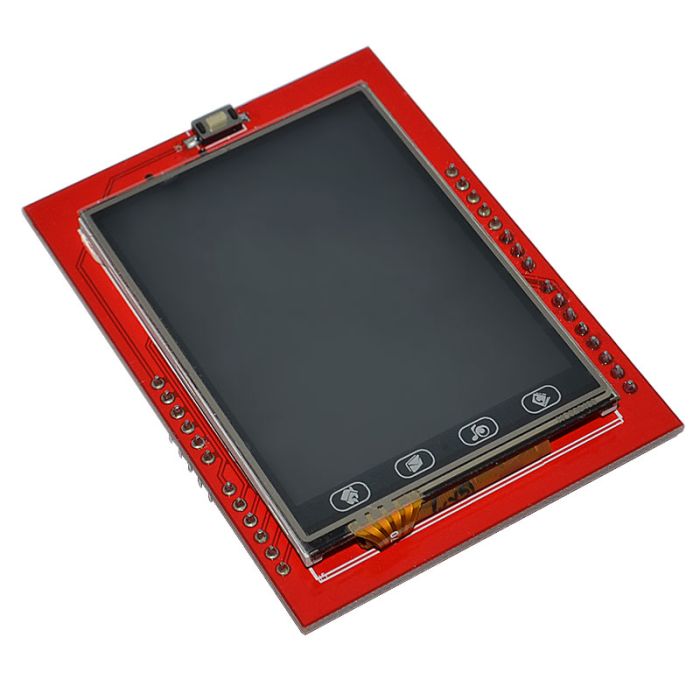

TFT LCD 2.4 дюйма цветной графический дисплей для ARDUINO UNO R3

TFT LCD 2.4 дюйма цветной графический дисплей для ARDUINO UNO R3

LCD TFT дисплей предназначен для вывода текста, изображений, графиков и т.д. LCD - это технология изготовления экранов, основанная на использовании жидких кристаллов. Данный LCD дисплей изготовлен по технологии TFT, которая подразумевает использование тонкопленочных транзисторов. В отличие от символьных экранов, графический дисплей имеет больше возможностей в визуальной реализации. Графический дисплей способен отобразить линии различной толщины, любые размеры шрифтов и картинок. Также данный дисплей поддерживает большинство распространенных шрифтов.

Плата дисплея спроектирована на базе микросхемы SPFD5408, 2 буферных усилителей 74HC245 и прочих вспомогательных компонентов. Микросхема SPFD5408 представляет собой контроллер, который отвечает за работу графического дисплея.

Диагональ полноцветного дисплея составляет 2,4 дюйма, разрешение дисплея 320 х 240 точек. Модуль обладает сенсорным экраном (touchscreen), который реагирует как на стилус, так и на палец.

Подключается дисплей к управляющему устройству с помощью 9 цифровых и 4 аналоговых выводов. На плате модуля размещен слот для карты памяти Micro SD. Если не использовать слот для карты памяти, то свободными остаются 4 вывода: SD_SS, SD_DI, SD_D0 и SD_SCK.

Перед использованием данного графического ЖК дисплея необходимо скачать библиотеку для среды разработки Arduino IDE, а затем установить ее вручную.

Питается модуль от внешнего источника питания, платы Arduino Uno R3 или другого микроконтроллерного устройства. Напряжение питания составляет 5 В.

Технические характеристики модуля:

Напряжения питания, В 5

Ток потребления, мА 1,2

Разрешение дисплея 320 х 240

Рабочая температура, °C -10 ... +60

Размеры модуля, мм 71 x 52 x 7
