Преобразователь (конвертер) USB-RS-232 TTL PL2303HX

Преобразователь (конвертер) USB - RS-232 TTL PL2303HX

Данный модуль представляет собой преобразователь USB - RS-232, который предназначен для соединения микроконтроллерных устройств с ПК (персональный компьютер) с помощью USB порта. Модуль часто применяется для программирования встроенных микроконтроллеров, поддерживающих логические уровни сигналов TTL (0 – 5В), а также для сопряжения устройств посредством интерфейса RS232. На сайте также можно приобрести преобразователь USB - UART PL2303HX с проводом.

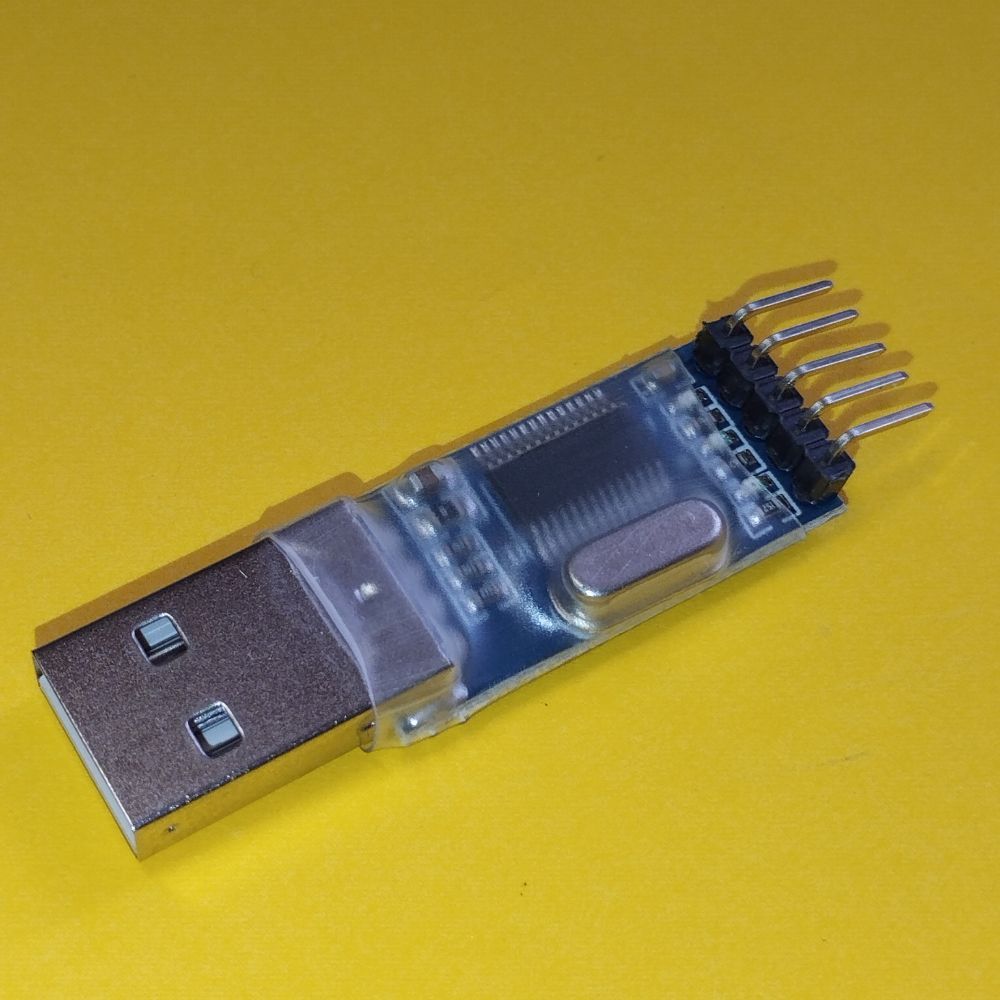

Плата конвертера спроектирована на базе микросхемы PL2303HX, кварцевого резонатора частотой 12 МГц и прочих вспомогательных компонентов, которые обеспечивают правильную работу устройства. Микросхема PL2303HX предназначена для поддержания связи между управляющим и микроконтроллерным устройствами. Главной особенностью данного преобразователя является низка цена.

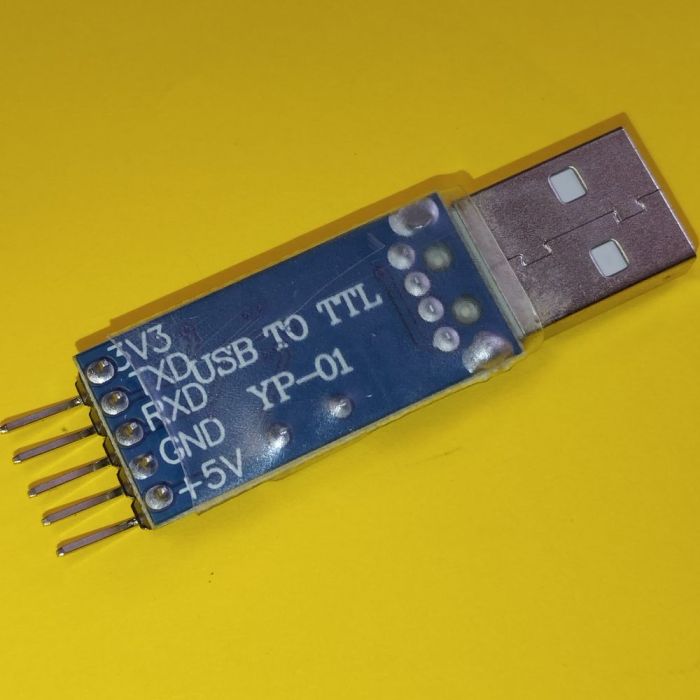

Преобразователь обладает двумя интерфейсами подключения: подключается к персональному компьютеру с помощью стандартного USB интерфейса, а к микроконтроллерному устройству благодаря интерфейсу RS232. Для подключения к программируемому устройству используются штыревые разъемы. Назначения выводов:

3.3V: напряжение питания программируемого устройства с уровнем TTL 3 В

5.0V: напряжение питания программируемого устройства с уровнем TTL 5В

RXD: передающая линия сигналов

TXD: принимающая линия сигналов

GND: «земля»

Обратите внимание на подключение выводов, которые предназначены для передачи и приема данных: контакт RXD конвертера подключается к TX Arduino, а вывод TXD к RX.

На плате модуля размещены 3 светодиода:

LED1: сигнализирует о подаче питания на модуль

LED2: сигнализирует о передаче данных

LED3: сигнализирует о приеме данных

При подключении модуля к ПК, микросхема PL2303HX создает виртуальный COM-порт с помощью, которого происходит передача данных. Если при подключении конвертера к ПК драйвер не был автоматически установлен, тогда необходимо его скачать и установить самостоятельно. Данное устройство не работает под управлением операционной системы Windows8 64-bit.

Питание конвертера осуществляется от USB порта компьютера напряжением 5В.

Технические характеристики преобразователя:

Микросхема

PL2303HX

Напряжение питания, В 5

Максимальный потребляемый ток, мА 10

Входной ток утечки, мкА ± 1

Рабочая температура, °С -40 ... +85

Размеры платы, мм 50,7 х 15,2 х 7,6

Вес, г 5
