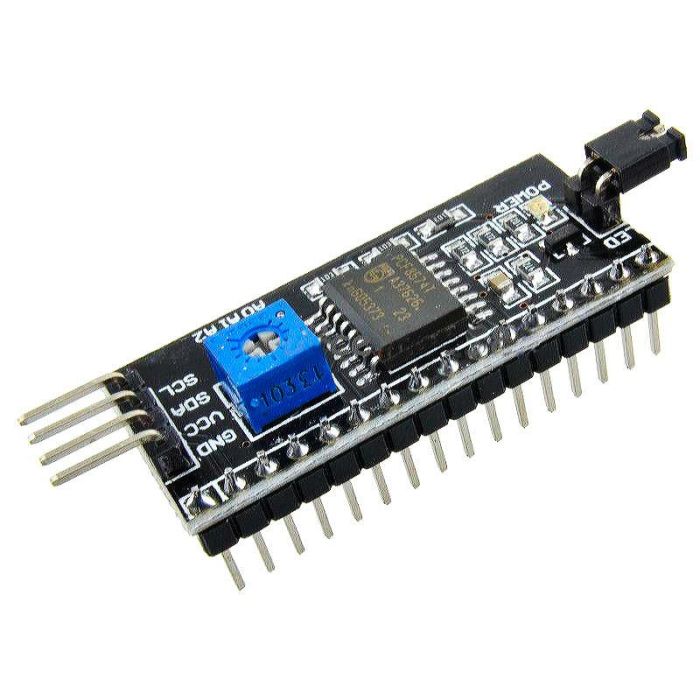

Преобразователь I2C интерфейса в LCD1602

Преобразователь I2C интерфейса в LCD1602

Отличный I2C интерфейсный модуль на микросхеме PCF8574T для расширения количества портов ввода/вывода для контроллеров Arduino, микроконтроллеров STM8 и STM32 и миникомпьютеров Raspberry Pi и Orange Pi. Может использоваться как интерфейсная плата для подключения ЖКИ 1602, 1601, 0802 и им подобных на контроллере HD44780 так и как самостоятельное устройство. Для регулировки контрастности дисплея на модуле установлен переменный резистор. Для нормальной работы дисплея необходимо отрегулировать его контрастность.

При использовании модуля в качестве расширителя портов ввода/вывода следует учитывать то, что вывод Р3 имеет инверсный выход с открытым коллектором.

Подключение модуля осуществляется через 4-контактный интерфейс. Через VCC и GND происходит подача напряжения, выход DSA служит в качестве линии данных, а контакт SCL - линия тактирования.

Технические характеристики модуля:

Напряжение питания, В 5

Микросхема PCF8574T

Интерфейс I2C

Количество подключаемых модулей 8

Адрес I2C 0x3F

Размеры модуля, мм 52 x 18 x 14
