Модуль KA2284 индикатор уровня

Модуль KA2284 индикатор уровня

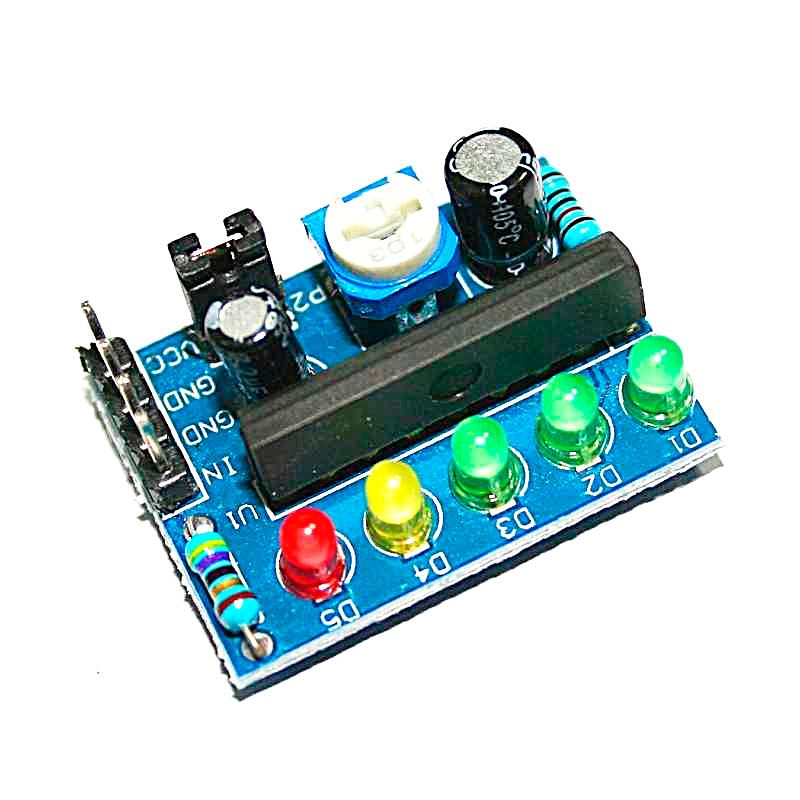

LED индикатор уровня сигнала/заряда KA2284 предназначен для светодиодной индикации уровня переменного аналогового сигнала (индикация настройки тюнера, индикация уровня сигнала на линейном выходе, индикация выходной мощности, индикатор питания, индикация уровня заряда аккумуляторов или батарей и т.п.). Индикатор отлично подойдет для металлоискателя Пират и других аналогичных приборов имеющих звуковую индикацию, но не имеющих световой.

В зависимости от уровня сигнала будут гореть светодиоды D1 – D3 (зеленые), D4 (желтый), D5 (красный), соответственно D1 – D3 небольшой или нормальный уровень сигнала, D4 – пороговый уровень, D5 –максимальный.

Для регулировки уровня сигнала на плате индикатора есть подстроечный резистор RP1. Также на плате индикатора имеется джампер P2, сняв который, можно перевести плату в режим работы с переменным током. LED индикатор уровня сигнала/заряда KA2284 имеет один 4-пиновый штыревой разъем, с расстоянием между контактами 2,54 мм. Питание индикатора может осуществляться от любого источника постоянного тока с напряжением 3,5 – 15 В.

Характеристики:

напряжение питания: 3,5 – 15 В;

ток покоя: 7 – 10 мА;

выходной ток: 7 – 10 мА;

минимальное входное напряжение: 50 мВ;

частотный диапазон: 20 – 20000 Гц;

диапазон индикации: 18 – 20 dB;

размеры (Д х Ш х В): 28 х 21 х 12 мм
