Модуль генератора прямоугольных импульсов на NE555

Модуль генератора прямоугольных импульсов на NE555

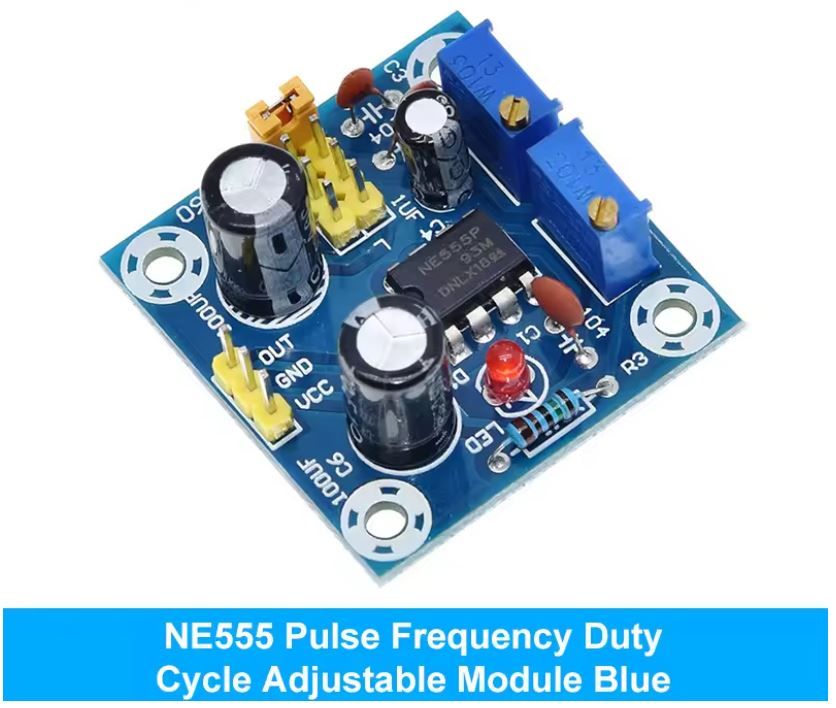

Модуль генератора прямоугольных импульсов предназначенный для создания сигналов прямоугольных импульсов с регулируемой частотой и коэффициентом заполнения. Построенный на базе микросхемы NE555.
Модуль позволяет настроить частоту от 1 Гц до более чем 200 кГц.
Регулируемая частота – четыре диапазона частот 1 Гц – >200 кГц.
Сменный коэффициент заполнения – регулирование соотношения высокого и низкого сигнала для точного управления.
Широкий диапазон питания – работает от 5 В до 15 В.
Низкое потребление энергии – только ~100 мА.
Размер 35 мм*33 мм.
Микросхема: NE555
Напряжение питания (VCC): 5 В–15 В DC
Ток питания: ~100 мА
Амплитуда выхода: 4,2 В V-PP до 11,4 В V-PP
Максимальный ток выхода:
15 мА (VCC=5 В, V-PP > 50%)
35 мА (VCC=12 В, V-PP > 50%)

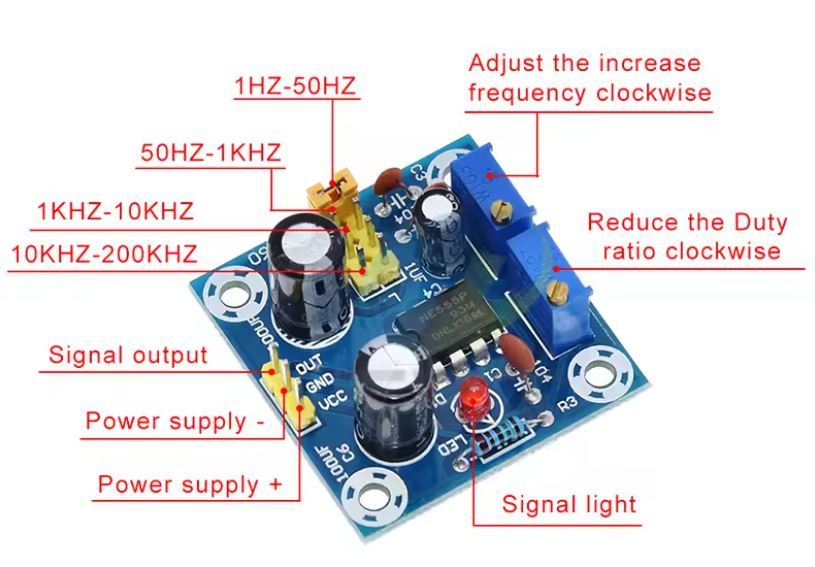

Диапазоны частот:
~1 Гц ~ 50 Гц
~50 Гц ~ 1 rГц
~1 rГц ~ 10 кГц
~10 кГц ~ 200 кГц
Значения конденсаторов для диапазонов:
1 Гц ~ 50 Гц: C = 0,001 мкФ
50 Гц ~ 1 кГц: C = 0,1 мкФ
1 кГц ~ 10 кГц: C = 1 мкФ
10 кГц ~ 200 кГц: C = 100 мкФ
Формула частоты: T = 0,7 (RA + 2 RB) C, где RA и RB – потенциометры 0–10 К Ом
Индикатор выхода LED: низкий уровень – включен, высокий уровень – выключен; мигает с частотой (выглядит устойчивым выше ~30 Гц)
