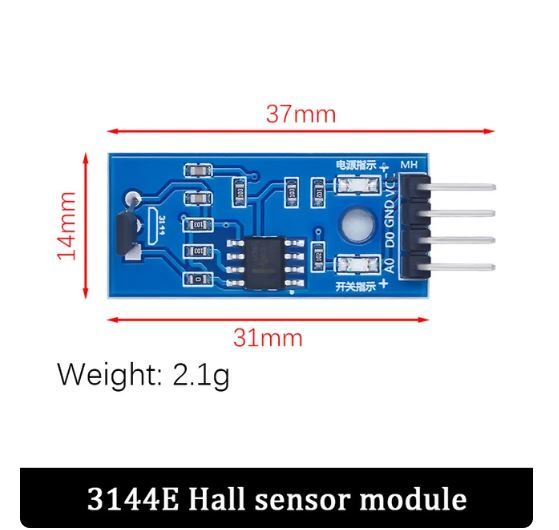

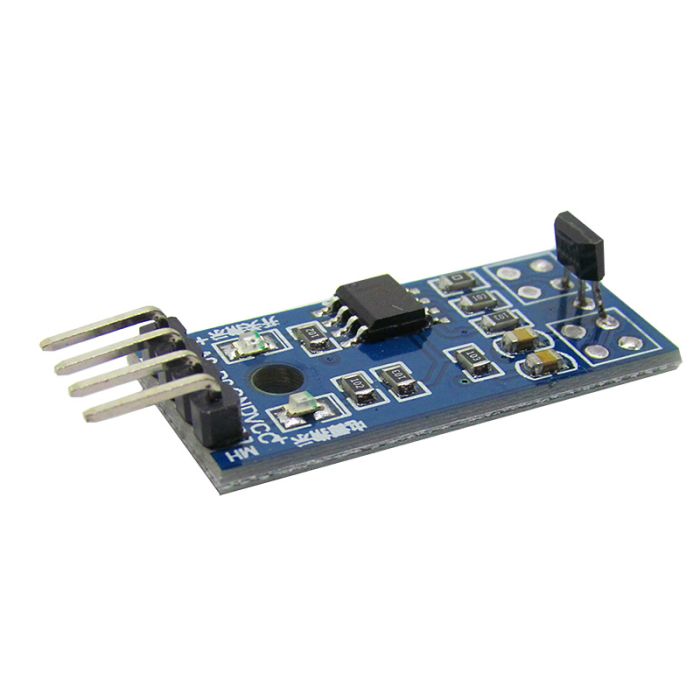

Модуль датчика холла A3144

Модуль датчика холла A3144

Модуль A3144 представляет собой плату со встроенным датчиком Холла.

Предназначен для обнаружения магнитного поля.

Датчик Холла A3144 можно использовать в качестве контроллера вращения электродвигателя, выключателя, энкодера и т.д.

Также его можно использовать в левитроне в качестве датчика, который определяет расстояние между магнитом и индуктивностью.

Плата модуля спроектирована на базе датчика A3144, стабилизатора напряжения, триггера Шмитта и прочих вспомогательных компонентов, которые обеспечивают правильную работу модуля.

Подключается модуль к платформе Arduino или другим микроконтроллерным устройствам с помощью 3 выводов.

Назначения выводов платы датчика:

VCC: напряжение питания 5 В

GND: «земля»

A0: аналоговый сигнал (напряжение на выходе зависит от расстояния до источника магнитного поля)

D0: цифровой сигнал

На плате модуля расположены 2 светодиода:

LED1: загорается при подаче питания на модуль

LED2: загорается при передаче сигнала

Питается модуль от внешнего источника питания, платформы Arduino или другого микроконтроллерного устройства.

Технические характеристики модуля:

Датчик  A3144

Напряжение питания, В 3,8 ... 24

Максимальный выходной ток, мА 50

Тип показаний цифрового выхода High/Low

Рабочая температура, °С 40 ... +85

Вес, г 2,9
