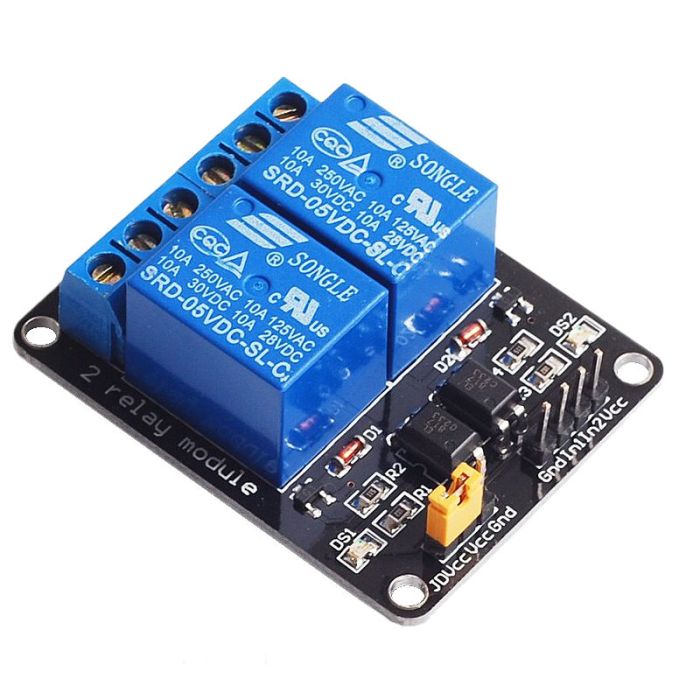

Модуль 2 реле 5V с опторазвязкой для ARDUINO

Пятивольтовый двухканальный релейный модуль предназначен для управления двумя силовыми нагрузками посредством Arduino или других контроллеров.

Для использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. Затем к управляющим выводам IN1-IN2 релейного модуля необходимо подключить микроконтроллер, компьютер или другое управляющее устройство и приступать к работе.

Релейный модуль имеет два интерфейса – для подключения управляющего микроконтроллера и для подключения управляемых приборов к реле. Для подключения релейного модуля к управляющему устройству используется 4-контактный коннектор. Контакты GND и VCC для подключения питающего напряжения 5В, выводы IN1-IN2 для подключения управляющего сигнала.

Для подключения нагрузки к реле на плате присутствует 6 винтовых контактов, по 3 на каждое реле.

Питание релейного модуля может осуществляться как от управляющего контроллера, так и от внешних источников питания. Если необходима полная гальваническая изоляция, подключите Vcc к выходу +5В Arduino, но не подключайте GND. Уберите перемычку Vcc-JDVcc. Подключите отдельные +5В к выводу JDVcc и GND с платы – это даст питание для транзисторов и обмотки реле.

Характеристики:

рабочий ток реле: 15 – 20мА

напряжение питания реле 5В

реле SRD-05VDC-SL-C AC250V 10A

габаритный размер: 49х38х20 мм

масса: 30 г
