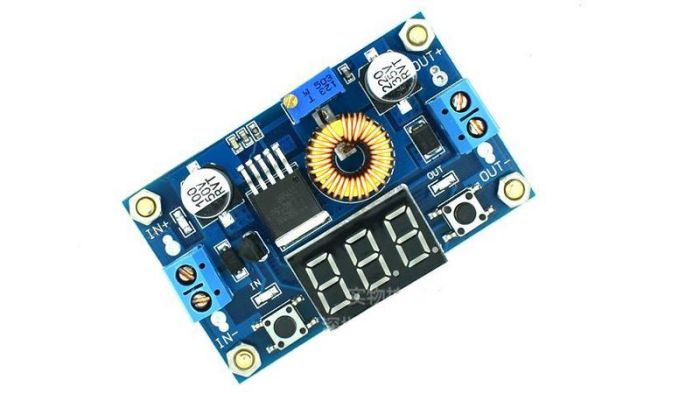

Модуль XL4015 с вольтметром представляет собой понижающий регулируемый преобразователь для отображения входного и выходного напряжения. Основной функцией конвертера является изменение выходного напряжения постоянного тока в заданном диапазоне.

Плата модуля спроектирована на базе микросхемы XL4015, подстроечного резистора и вспомогательных компонентов.

Микросхема XL4015 является импульсным преобразователем напряжения постоянного тока, который имеет 5 выводов и выполнен в корпусе «TO263-5L».

Для качественного преобразования напряжения и увеличения срока службы преобразователя на выводах предусмотрено 2 твердотельных конденсатора. Управление выходным напряжением осуществляется с помощью многооборотного резистора установленного на плате устройства.

Преобразователь рассчитан на ток нагрузки 5 А при обычном охлаждении.

Частота преобразований составляет 180 кГц, а КПД (коэффициент полезного действия) 95%.

Если ток нагрузки превышает 2.8 А необходимо установить дополнительное охлаждение.

Устанавливается радиатор на корпус микросхемы с помощью теплопроводящей пасты.

При установке необходимо соблюдать изоляцию токопроводящих частей от теплоотвода.

Модуль имеет защиту от короткого замыкания (КЗ) и перегрева.

Для защиты от переполюсовки на входной клеммник можно установить диод или диодный мост.

Возможность калибровки вольтметра

Технические характеристики модуля:

Микросхема XL4015

Входное напряжение, В 4 ... 38

Диапазон регулирования выходного напряжения, В 1,25 ... 36

Максимальный ток нагрузки, А 5

Частота преобразований, КГц 180

Пульсация выходного напряжения, мВ 50

КПД, % 95

Рабочая температура, °C -40 ... +85

Размеры модуля, мм 66*39*18
