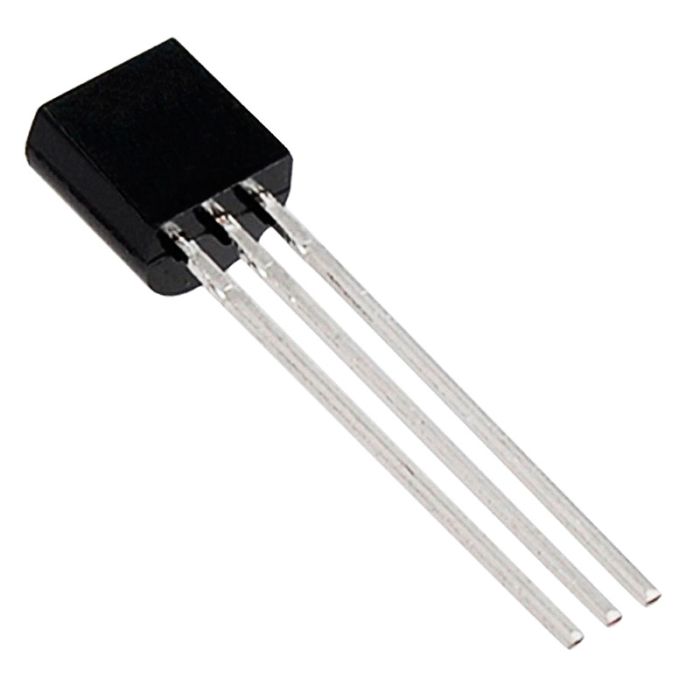

78L15 (+15V/0,1A) TO-92 стабілізатор напруги

78L15 (+15V/0,1A) TO-92 стабілізатор напруги



78L15 є лінійний стабілізатор напруги популярної серії 78L. Даний стабілізатор використовується в різних схемах харчування низької напруги.



Лінійний стабілізатор напруги 78L15 виконаний в корпусі «TO-92». Головними особливостями даного стабілізатора є: захист по струму, яка спрацьовує при перевищенні струму навантаження, і захист від перегріву. Максимальне значення вихідного струму становить 100 мА. Стабілізатор 78L15 сумісний з різними силовими елементами. Також особливостями даної мікросхеми є: низька вартість і невелика кількість шумів на виході стабілізатора. Максимальна вхідна напруга становить 35 В, а вихідна напруга постійного струму становить 15 В.



Для стабільної роботи стабілізатора рекомендується встановити на висновках конденсатори, які зменшать пульсації вхідного напруги.



Стабілізатор 78L15 має 3 виведення. Призначення висновків:



VIN: вхідна напруга

GND: «Земля»

VOUT: вихідна напруга

На сайті також можна придбати 78L33 , 78L05 , 78L06 , 78L08 , 78L09 , 78L12 .



Технічні характеристики стабілізатора:



модель стабілізатора 78L15

Номінальна вихідна напруга, В 15

Максимальний вихідний струм, мА 100

Максимальна вхідна напруга, В 30

Падіння напруги, В 1,7

Діапазон температур, ° C -40 ... +125

корпус TO-92
