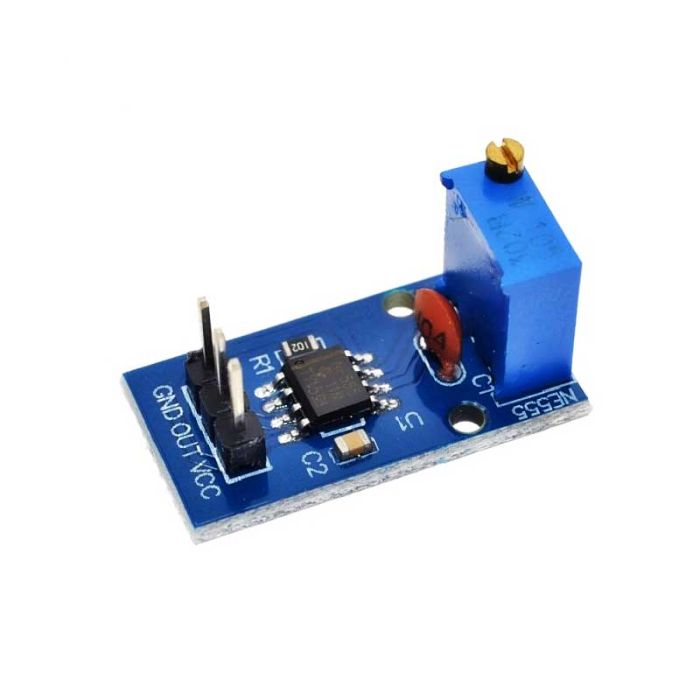

Модуль NE-555 генератор з регулюванням частоти

Модуль NE-555 генератор з регулюванням частоти

Модуль NE-555 є генератором прямокутних імпульсів. Цей модуль можна використовувати для перевірки низькочастотних та високочастотних схем, підсилювачів, радіоприймачів та інших пристроїв. Також його можна використовувати для регулювання параметрів вихідних імпульсів у широких межах

Модуль зібраний на основі аналогової інтегральної мікросхеми NE-555. Мікросхема NE-555 є таймером, що формує імпульси зі стабільними характеристиками у часі. Вона складається з 2 діодів, 23 транзисторів та 16 резисторів. Вихідний струм мікросхеми становить 200 мА. У разі зміни напруги живлення точність мікросхеми не змінюється. Похибка становить близько 1% від розрахункового значення. На модулі присутній підстроювальний резистор, який необхідний для регулювання частоти прямокутних імпульсів. Діапазон зміни частоти вихідних імпульсів становить від 1 до 100 кГц.

На платі модуля є 3 висновки:

VCC: напруга живлення

GND: загальний провід («земля»)

OUT: рівень вихідного сигналу. Високий рівень вихідного сигналу дорівнює напрузі 1,5, а низький - 0,25 В

Подається живлення на модуль від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 5...15 В.

Технічні характеристики генератора імпульсів NE555:

Мікросхема NE555

Напруга живлення, 5 ... 15

Діапазон робочих частот, КГц 0,001…100

Вихідний струм, ма 200

Робоча температура, °C 0 ... 70

Розміри модуля, мм 29 х 12 х 10

Вага, г 3
