Термостат серії KSD9700 55°С 5A NO нормально розімкнуті контакти

KSD9700 5A 250В 55°C термостат норм./відкритий

Біметалічні термостати серії KSD9700 є електромеханічними пристроями, призначеними для захисту різних пристроїв від перегріву, наприклад, електричних моторів, для підтримки заданої температури електронагрівачів. Термостати серії KSD9700 також застосовуються в електричних схемах чайників-термосів (термопотів), накопичувальних водонагрівачів (бойлерів), електроплит, духових шаф, мікрохвильових печей та інших електричних пристроїв з автоматичним типом спрацьовування. Термостати серії KSD9700 випускають на робочу напругу до 250В та струм 5А. Як принцип роботи термостатів серії KSD9700 використовується властивість біметалічних (латунно-сталевих) пластин згинатися при нагріванні під впливом температури, оскільки коефіцієнти розширення застосовуваних металів різні. Допустиме відхилення температури спрацьовування становить ±5% або ±10%.

Термостати серії KSD9700 за принципом роботи схожі на термозапобіжники, що самовідновлюються, і реле, тому часто використовуються й інші назви термостатів: термоконтакт, термопереривник, термореле, термовимикач, термозапобіжник, термодатчик, термовідсікач, термозахист, захисний термостат.

У нормально замкнених термостатів серії KSD9700 біметалічні пластини знаходяться у замкнутому стані. При нагріванні відбувається деформація пластин та розмикання ланцюга. Нормально розімкнені термостати, навпаки, мають розімкнені контакти, а перегрів біметалічних пластин призводить до замикання ланцюга.

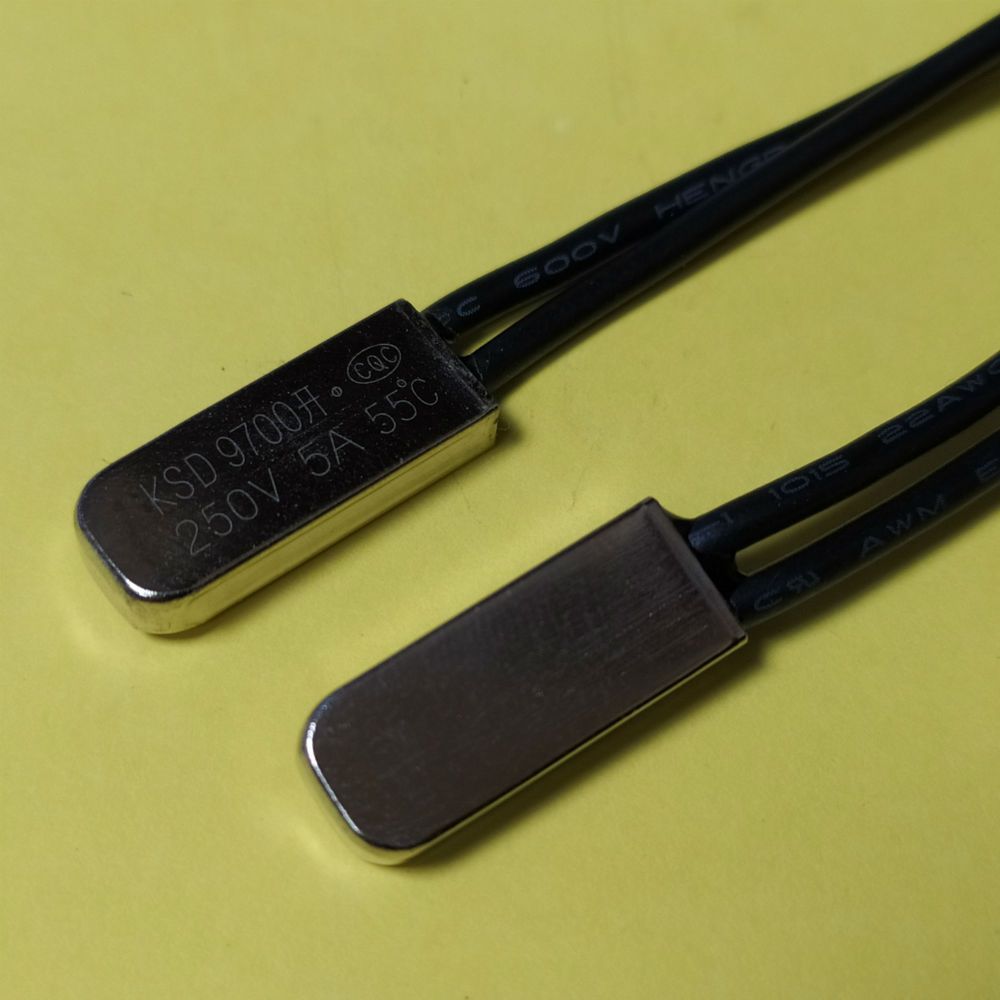

Термостати серії KSD9700 є металевим або пластиковим корпусом у вигляді паралелепіпеда (з металу або термопластика) з гнучкими висновками довжиною 70 мм.

Ресурс спрацьовувань термостатів серії KSD9700 становить щонайменше 50 тисяч циклів за дотримання вимог експлуатації.

Термостат серії KSD9700 55°С 5A NC нормально розімкнуті контакти, біметалічний, з автовідновленням.
Увага!!!
Термостат перебуває в ізоляції, оскільки металевий корпус термостата типу KSD9700 не ізольований від вхідного контакту, що перебуває під напругою. Тому такі термостати поставляються в захисній ізолюючій силіконовій трубці.
Термостати серії KSD являють собою пристрої вимкнення або ввімкнення навантаження в разі перевищення заданої температури.
У першому випадку - вимкнення (розрив електричного кола) здійснюють так звані нормально-замкнені (NORMALLY CLOSED (NC), дослівно - "нормально закриті") термостати, у другому - увімкнення (замикання електричного кола) здійснюють так звані нормально-розімкнуті (NORMALLY OPEN (NO), дослівно - "нормально відкриті") термостати.
У термостатах серії KSD застосовуються біметалеві термочутливі елементи.
Нормально-відкриті термостати в нормальному стані пари біметалевих контактів перебувають у розімкнутому положенні.
Коли температура досягає температури спрацьовування, у біметалічній пластині генерується внутрішня напруга і відбувається миттєве замикання контакту електричного кола.
Після охолодження електричного пристрою контакти автоматично повертаються в нормальний робочий стан, розмикаючи електричний ланцюг.
Інші назви - термореле, термовідсікач, термовимикач, термозапобіжник, захисний термостат, термозахист.
t°C спрацьовування 55 ±5°C, 5A, 250V, нормально розімкнуті контакти
Струм: 5 A
Напруга: 250 V
Температура: 55°C
Розмір: 7,5*20*3,7мм
Контакти термостата: 2 дроти 70 мм з ізоляцією
Допуск, %: ±5°C
