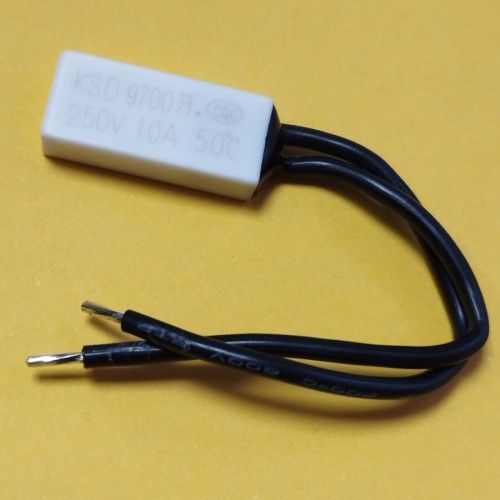

Термостат KSD9700 50°C 10A 250В NO нормально відкритий кераміка

Термостат KSD9700 50°C 10A 250В NO нормально відкритий кераміка
Біметалічні термостати серії KSD9700 є електромеханічними пристроями, призначеними для захисту різних пристроїв від перегріву, наприклад, електричних моторів, для підтримки заданої температури електронагрівачів. Термостати серії KSD9700 також застосовуються в електричних схемах чайників-термосів (термопотів), накопичувальних водонагрівачів (бойлерів), електроплит, духових шаф, мікрохвильових печей та інших електричних пристроїв з автоматичним типом спрацьовування. Термостати серії KSD9700 випускають на робочу напругу до 250В та струм 10А. Як принцип роботи термостатів серії KSD9700 використовується властивість біметалічних (латунно-сталевих) пластин згинатися при нагріванні під впливом температури, оскільки коефіцієнти розширення застосовуваних металів різні. Вигин пластин управляє замиканням або розмиканням контактів.

Коли після зняття перевантаження біметалічний сплав охолоджується, контакти повертаються у вихідний стан. Допустиме відхилення температури спрацьовування становить ±5% або ±10%.

Термостати серії KSD9700 за принципом роботи схожі на термозапобіжники, що самовідновлюються, і реле, тому часто використовуються й інші назви термостатів: термоконтакт, термопереривник, термореле, термовимикач, термозапобіжник, термодатчик, термовідсікач, термозахист, захисний термостат.

У нормально замкнутих термостатів серії KSD9700 біметалічні пластини знаходяться у замкнутому стані. При нагріванні відбувається деформація пластин та розмикання ланцюга. Нормально розімкнені термостати, навпаки, мають розімкнені контакти, а перегрів біметалічних пластин призводить до замикання ланцюга.

Термостати серії KSD9700 є металевим або пластиковим корпусом у вигляді паралелепіпеда (з металу або термопластика) з гнучкими висновками довжиною 70 мм. За оптового замовлення від 5000 штук висновки можна виготовити будь-якої необхідної довжини.

Ресурс спрацьовувань термостатів серії KSD9700 становить не менше 50 тисяч циклів при дотриманні вимог експлуатації
