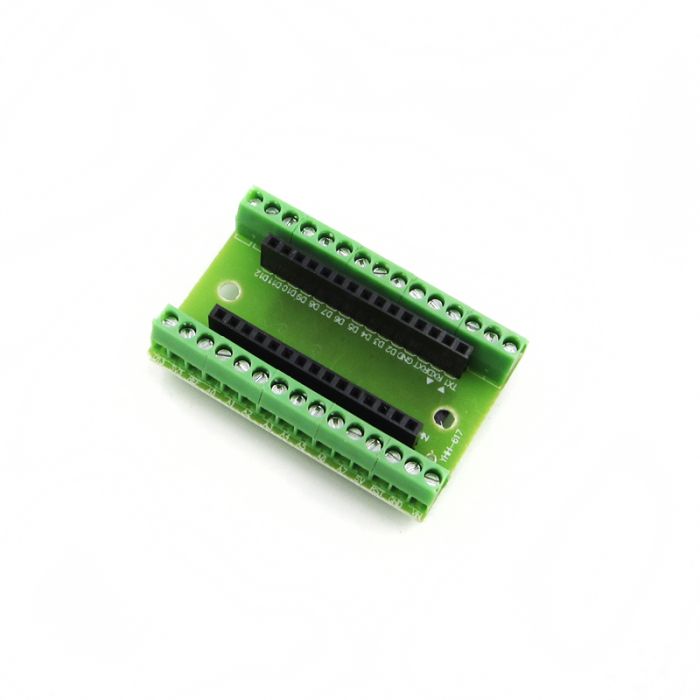

Термінальний адаптер модель BT14-06 для Arduino Nano V3.0

Термінальний адаптер модель BT14-06 для підключення до контролера типорозміру Arduino Nano різних периферійних пристроїв за допомогою провідників.

Термінальний адаптер модуля Arduino Nano V3.0 використовується для підключення до контролера типорозміру Arduino Nano (повна сумісність з контролером версії 3.0) різних периферійних пристроїв (зовнішніх датчиків, виконавчих механізмів, перетворювачів, модулів, драйверів) за допомогою провідників. Це реалізується за рахунок збільшення робочого простору, можливості використання клем-затискачів для закріплення провідників, можливості використовувати провідники більшого перерізу.
Для використання термінального модуля Arduino Nano V3.0 потрібно спочатку його зібрати. За замовчуванням модуль йде у розібраному вигляді. Спочатку потрібно змонтувати стійки для контролера і за допомогою паяння закріпити їх. Потім необхідно встановити клеми затискачі і за допомогою паяння закріпити їх. Після цього потрібно підключити до модуля контролер типорозміру Arduino Nano, так, щоб збіглося маркування контактів на контролері та на модулі. Потім потрібно до клем-затискачів адаптера підключити периферійні пристрої, подати живлення, запрограмувати контролер і розпочинати роботу.
Адаптер повністю сумісний з контролером Arduino Nano V3.0, але можна підключити і контролери більш старих версій - це призведе до того, що аналогові входи A0 - A7 будуть працювати у зворотному порядку.
Входи/виходи термінального модуля Arduino Nano V3.0 повністю та симетрично повторюють відповідні входи/виходи контролера типорозміру Arduino Nano. Адаптер має 30 клем-затискачів із позначенням: TX, RX, RST, GND, D2 – D13, 3V3, AREF, A0 – A7, 5V, RST, GND, VIN, які при зібраному макеті виконуватимуть відповідні функції.

Характеристики:

модель: BT14-06;
підключення до контролера типорозміру Arduino Nano різних периферійних пристроїв;
повна сумісність із контролером Arduino Nano V3.0;
можливість підключити контролери Arduino Nano старіших версій;
аналогові входи A0 - A7 працюватимуть у зворотному порядку при підключенні контролерів Arduino Nano версій старше 3.0;
адаптер має 30 клем-затискачів, які повністю та симетрично повторюють відповідні входи/виходи контролера типорозміру Arduino Nano;
розміри (Д х Ш х В): 53 х 36 х 11 мм;
вага: 20 г.
