Термінальний адаптер для модуля Arduino Nano V3.0

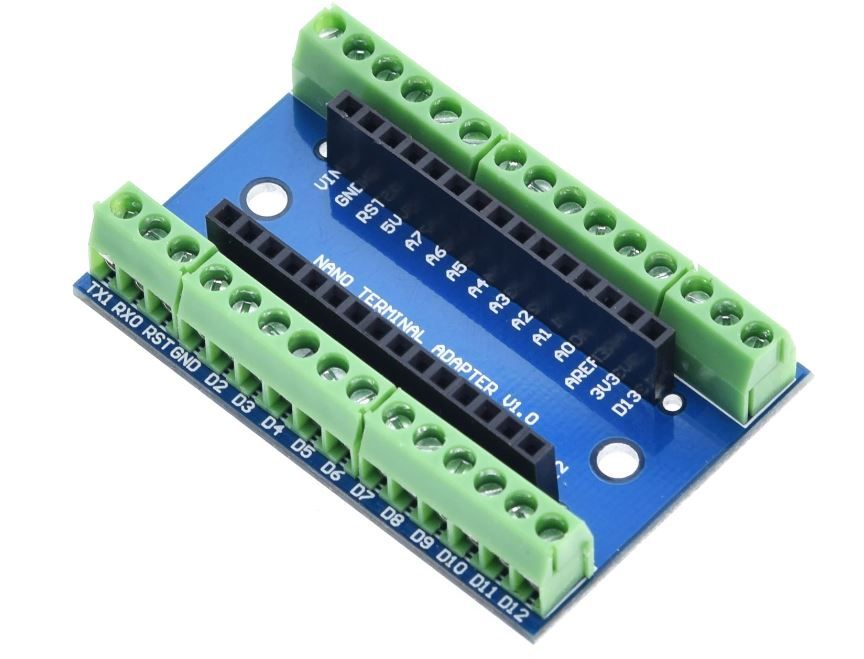

Стандартна термінальна плата адаптера Arduino Nano V3.0 AVR ATmega328P.

Термінальний адаптер модуля Arduino Nano V3.0 використовується для підключення до контролера типорозміру Arduino Nano (повна сумісність з контролером версії 3.0) різних периферійних пристроїв (зовнішніх датчиків, виконавчих механізмів, перетворювачів, модулів, драйверів) за допомогою провідників. Це реалізується за рахунок збільшення робочого простору, можливості використання клем-затискачів для закріплення провідників, можливості використовувати провідники більшого перерізу.
Для використання термінального модуля Arduino Nano V3.0 потрібно підключити до модуля контролер типорозміру Arduino Nano так, щоб збіглося маркування контактів на контролері та на модулі. Потім потрібно до клем-затискачів адаптера підключити периферійні пристрої, подати живлення, запрограмувати контролер і розпочинати роботу.
Адаптер повністю сумісний з контролером Arduino Nano V3.0, але можна підключити і контролери більш старих версій - це призведе до того, що аналогові входи A0 - A7 будуть працювати у зворотному порядку.
Входи/виходи термінального модуля Arduino Nano V3.0 повністю та симетрично повторюють відповідні входи/виходи контролера типорозміру Arduino Nano. Адаптер має 30 клем-затискачів із позначенням: TX, RX, RST, GND, D2 – D13, 3V3, AREF, A0 – A7, 5V, RST, GND, VIN, які при зібраному макеті виконуватимуть відповідні функції.
