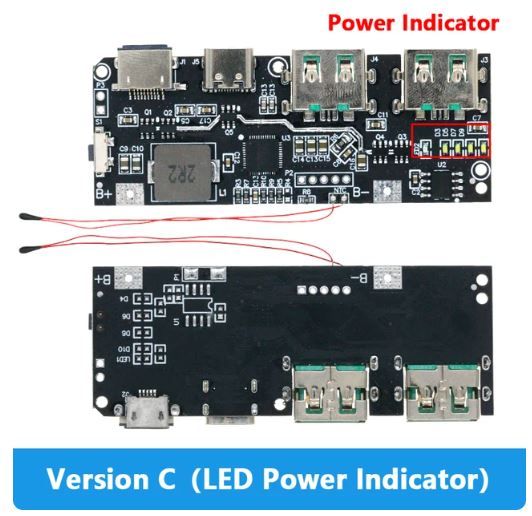

Плата контролер для PowerBank, Dual USB, Micro/Type-C USB 5V 4.5A 22.5W V.C

Плата контролер для PowerBank, Dual USB, Micro/Type-C USB 5V 4.5A 22.5W
PowerBank_22.4w_version_c
Струм до 5 А, ККД до 95%
Вихідна потужність до 22,5 Вт, ККД до 95%, підтримка режиму бездротової зарядки
Протокол швидкої зарядки
Вбудований 12-розрядний АЦП
Підтримка типів батарей 4,2/4,35/4,4/4,5 В, підтримка температурного контуру керування
Автоматичне виявлення навантаження / виявлення легкого навантаження підтримка режиму малого струму
Підтримка qc4+/qc4/qc3.0/qc2.0, підтримка FCP
Підтримка SCP та SFCP
Підтримка AFC та SCP
Підтримка функції try.src
Підтримка режимів Apple / Samsung
Вбудований кулонометр, точне визначення кількості електроенергії
Процес зарядки поділяється на три наступні процеси: режим струменя, режим постійного струму та режим постійної напруги. Коли напруга акумулятора нижче 3, модуль зарядки працює в режимі струменя, а струм зарядки становить 300 мА; коли напруга акумулятора вище 3, модуль зарядки переходить в режим постійного струму. У цей час заряджання здійснюється з повною швидкістю відповідно до заданого струму, а потужність може становити близько 21 Вт; Коли напруга акумулятора підвищується до цільової напруги заряджання (наприклад, 4,2 В), модуль заряджання переходить у режим постійної напруги. У цей час струм поступово зменшується, а напруга на клемах акумулятора залишається незмінною; коли струм заряджання зменшується до струму вимкнення заряджання, заряджання закінчується. Після закінчення заряджання, якщо напруга на акумуляторі знизиться до 0,1 В порівняно із заданим, заряджання автоматично відновиться. (Примітка: якщо напруга перевищує 4,2 В, це нормальне явище, і батарея не буде пошкоджена. Якщо напруга становить 4,2 В, а лампа продовжує блимати, це означає, що батарея не повністю заряджена. Повний заряд залежить не тільки від напруги зарядки).
На системній платі є 5 портів USB: type-a1 + type-a2 + micro-b + type-C + lightning. Type-a1 та Type-a2 підтримують вихід швидкої зарядки qc3.0/qc2.0/afc/fcp/scp/pe2.0/pe1.1/sfcp/vooc;
Type-C підтримує вихід швидкої зарядки PPS / pd3.0/pd2.0/qc4 + / qc3.0/qc2.0/afc/fcp/scp/pe2.0/pe1.1/sfcp та вхід швидкої зарядки pd3.0 /pd2.0/afc/fcp/scp/pe1.1;
Micro-b підтримує вхід для швидкого заряджання qc2.0/afc/fcp/scp/pe1.1; Lightning підтримує швидку зарядку PD та повільну зарядку 5v2.4a.
Під час швидкого заряджання вхід відповідає стандартній напрузі 9 В, а вхідна потужність може досягати 21 Вт.
Підтримка заряджання та розряджання. Підтримуються вхід та вихід швидкої зарядки в однопортовому режимі та вхід та вихід 5 В у багатопортовому режимі.
Підтримується одночасна зовнішня розрядка портів type-a1/type-a2/type-C.

Інтегрований протокол швидкого заряджання PPS/pd3.0/pd2.0, підтримується двонаправлена швидка зарядка по входу-виходу. Вихід PPS підтримує напругу 5-5,9 В @ 3 А, 5-11 В @ 2 А,
Вихід Pd3.0/pd2.0 підтримує 5V@3A, 9V@2A, 12V@1.5A. Вхід підтримує напругу 5В/9В/12В.
Інтегрований протокол швидкої зарядки QC, підтримується qc4+/qc4/qc3.0/qc2.0, підтримується клас A. Qc2.0 підтримує вихідну напругу 5/9 В/12 В.
Qc3.0 підтримує вихідну напругу 5В-12В, крок 200 мВ.
Вбудований протокол швидкої зарядки AFC, вихідна підтримка 5В/9В/12В. Вхід підтримує напругу 5В/9В.
Вбудований протокол швидкого заряджання FCP, на виході підтримує напругу 5В/9В/12В. Вхід підтримує напругу 5/9 В.
Вбудований протокол швидкого заряджання SCP, вихідна підтримка 5V@4.5A . Вхід підтримує напругу 5,5 @ 3 А .
Інтегровані протоколи швидкої зарядки Pe2.0 та Pe1.1. Pe2.0 підтримує вихідну напругу 5В ~ 12В та крок 500мВ. Pe1.1 підтримує вихідну напругу 5В/7В/9В/12В.
Вхід підтримує напругу 5В/9В.
Вбудований протокол швидкої зарядки SFCP, що підтримує вихідну напругу 5В/9В/12В.
