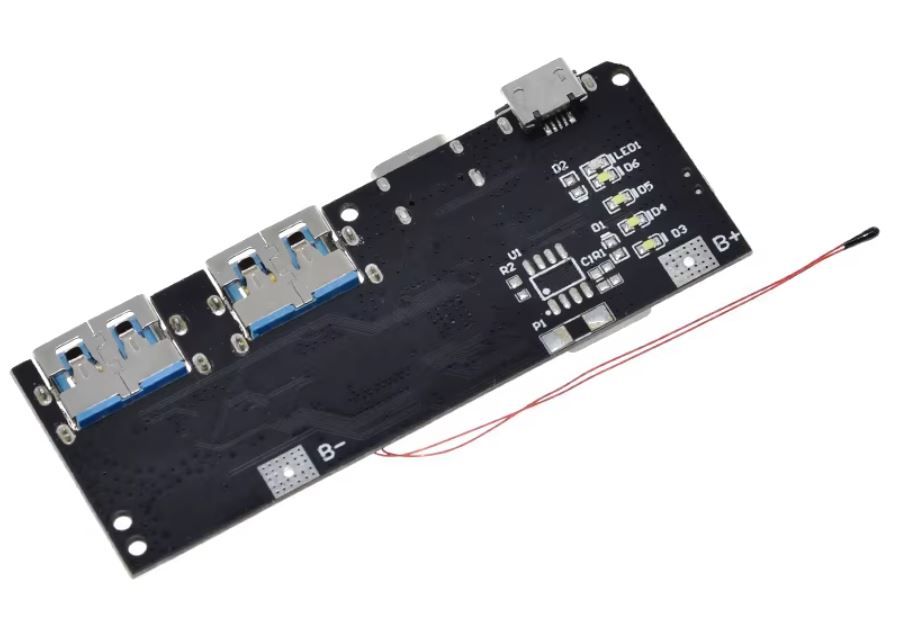

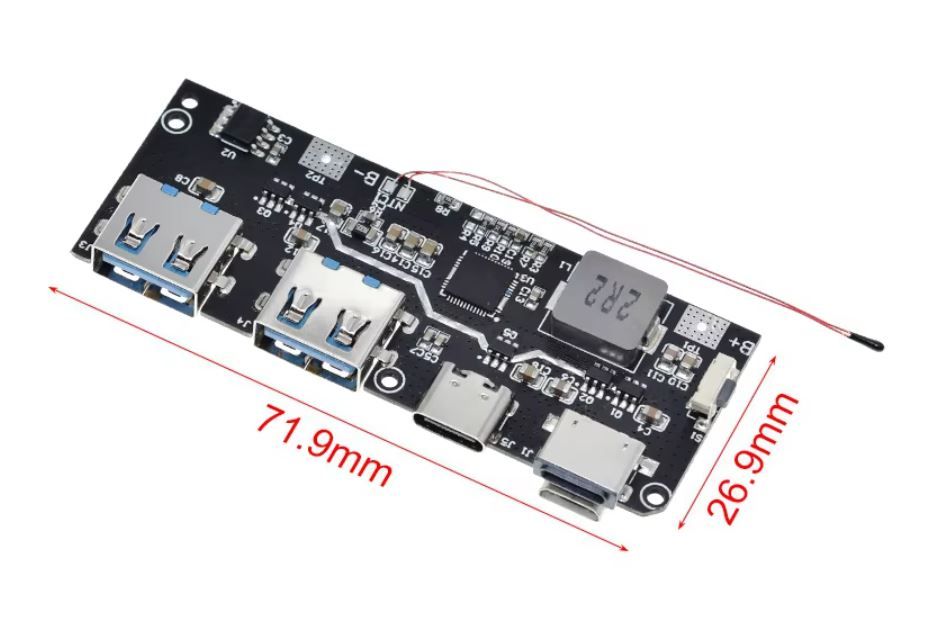

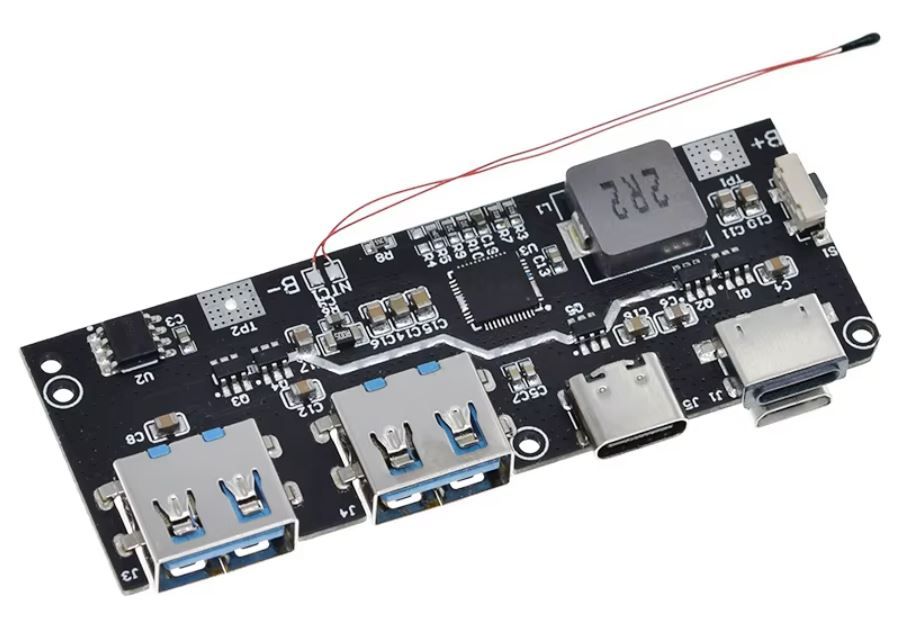

Плата контролер для PowerBank, Dual USB, Micro/Type-C USB 5V 4.5A 22.5W

Плата контролер для PowerBank, Dual USB, Micro/Type-C USB 5V 4.5A 22.5W
Струм до 5 А, ККД до 95%
Вихідна потужність до 22,5 Вт, ККД до 95%, підтримка режиму бездротової зарядки
-Протокол швидкого заряджання
Підтримка PPS / pd3.0 / pd2.0 і AFC
Підтримка FCP
Підтримка pe2.0 / pe1.1 і vooc-.
Введення протоколу швидкого заряджання, підтримка pd3.0 / pd2.0 > і підтримка FCP
Підтримка pe1.1 - інтерфейс type-C
Вбудований USB type-C
Логіка інтерфейсу - модуль bc1.2
Вбудований 12-розрядний АЦП
Підтримка типів батарей 4,2/4,35/4,4/4,5 В, підтримка температурного контуру керування
Автоматичне виявлення навантаження / виявлення легкого навантаження підтримка режиму малого струму
Підтримка qc4+ / qc4 / qc3.0 / qc2.0, підтримка FCP
Підтримка SCP та SFCP
>Підтримка AFC і SCP
Підтримка функції try.src
Підтримка режимів apple / Samsung
>Вбудований кулонометр, точне визначення кількості електроенергії
Процес заряджання поділяється на три такі процеси: режим цівки, режим постійного струму та режим постійної напруги. Коли напруга акумулятора нижча за 3 В, модуль заряджання працює в режимі цівки, а струм заряджання становить 300 мА; коли напруга акумулятора вища за 3 В, модуль заряджання переходить у режим постійного струму. У цей час заряджання здійснюється з повною швидкістю відповідно до заданого струму, а потужність може становити близько 21 Вт; Коли напруга акумулятора підвищується до цільової напруги заряджання (наприклад, 4,2 В), модуль заряджання переходить у режим постійної напруги. У цей час струм поступово зменшується, а напруга на клемах акумулятора залишається незмінною; коли струм заряджання зменшується до струму вимкнення заряджання, заряджання закінчується. Після закінчення заряджання, якщо напруга на акумуляторі знизиться до 0,1 В порівняно із заданою, заряджання автоматично відновиться. (Примітка: якщо напруга перевищує 4,2 В, це нормальне явище, і батарея не буде пошкоджена. Якщо напруга становить 4,2 В, а лампа продовжує блимати, це означає, що батарея заряджена не повністю. Повний заряд залежить не тільки від напруги зарядки).

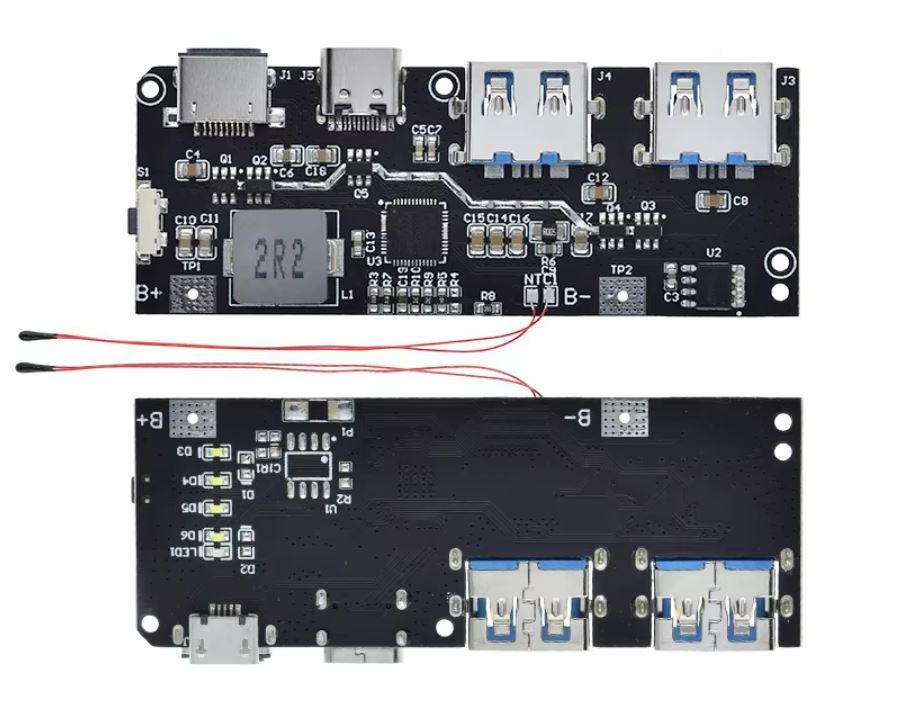

На системній платі є 5 портів USB: type-a1 + type-a2 + micro-b + type-C + lightning. Type-a1 і Type-a2 підтримують вихід швидкої зарядки qc3.0/qc2.0/afc/fcp/scp/pe2.0/pe1.1/sfcp/vooc;
Type-C підтримує вихід швидкої зарядки PPS / pd3.0/pd2.0/qc4+ / qc3.0/qc2.0/afc/fcp/scp/pe2.0/pe1.1/sfcp і вхід швидкої зарядки pd3.0/pd2.0/afc/fcp/scp/pe1.1;
Micro-b підтримує вхід для швидкої зарядки qc2.0/afc/fcp/scp/pe1.1; Lightning підтримує швидку зарядку PD і повільну зарядку 5v2.4a.
Під час швидкої зарядки вхід відповідає стандартній напрузі 9 В, а вхідна потужність може досягати 21 Вт.
Підтримка заряджання та розряджання. Підтримуються вхід і вихід швидкої зарядки в однопортовому режимі та вхід і вихід 5 В у багатопортовому режимі.
Підтримується одночасна зовнішня розрядка портів type-a1 / type-a2 / type-C.

Інтегрований протокол швидкого заряджання PPS / pd3.0 / pd2.0, підтримується двоспрямоване швидке заряджання за входом-виходом. Вихід PPS підтримує напругу 5-5,9 В@3 А, 5-11 В@2 А,
Вихід Pd3.0 / pd2.0 підтримує 5V@3A, 9V@2A, 12V@1.5A. Вхід підтримує напругу 5В / 9В / 12В.
Інтегрований протокол швидкої зарядки QC, підтримується qc4+ / qc4 / qc3.0 / qc2.0, підтримується клас A. Qc2.0 підтримує вихідну напругу 5В / 9В / 12В.
Qc3.0 підтримує вихідну напругу 5В-12В, крок 200 мВ.
Вбудований протокол швидкої зарядки AFC, вихідна підтримка 5 В / 9 В / 12 В. Вхід підтримує напругу 5В / 9В.
Вбудований протокол швидкої зарядки FCP, на виході підтримує напругу 5В / 9В / 12В. Вхід підтримує напругу 5 В / 9 В.
Вбудований протокол швидкої зарядки SCP, вихідна підтримка 5V@4.5A . Вхід підтримує напругу 5,5 В@3 А.
Інтегровані протоколи швидкого заряджання Pe2.0 і Pe1.1. Pe2.0 підтримує вихідну напругу 5В ~ 12В і крок 500мВ. Pe1.1 підтримує вихідну напругу 5В / 7В / 9В / 12В.
Вхід підтримує напругу 5В / 9В.
Вбудований протокол швидкого заряджання SFCP, що підтримує вихідну напругу 5В / 9В / 12В.
