Модуль HC-SR04 ультразвуковий модуль вимірювання відстані

Модуль HC-SR04 ультразвуковий прийомопередавач
HC-SR04 Ультразвуковий модуль вимірювання відстані.
HC-SR04 – ультразвуковий датчик, що дозволяє вимірювати відстань до перешкоди в діапазоні від 2 до 400 см.

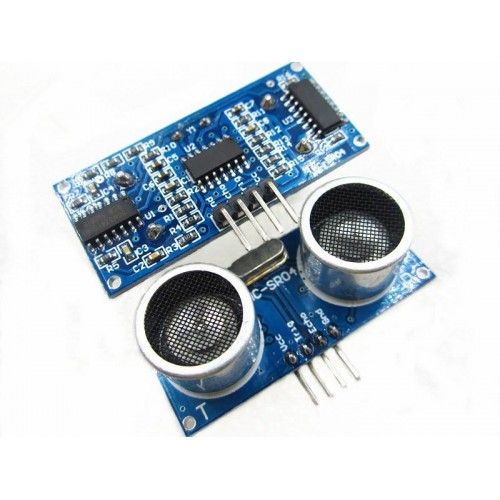

Модуль є платою, на якій розміщені ультразвуковий випромінювач і приймач і електронна схема, що управляє.
Датчик має невеликі габарити та простий інтерфейс: два виведення живлення, один вхід та один вихід.
Може бути використаний як датчик присутності в розумній оселі або охоронній системі, а також для різних роботизованих систем.
Крім того, використовуючи цей модуль можна виготовити парктронік для автомобіля.
Напруга живлення: 5V DC
Струм спокою: <2mA
Ефективний кут: <15°
Діапазон виміру відстані: 2–400 cm
Роздільна здатність: 0.3 cm
Робочий струм 15mA
Робоча частота 40 кГц
Максимальна дальність 4м
Мінімальний діапазон 2см
Trigger – вхід, імпульс 10 мкс рівень TTL
Echo вихід сигнал рівень TTL – ШИМ тривалість від 150 мкс до нескінченності, якщо немає луни.
Розміри 45х20х15 мм
Роз'єм сенсора - 4 звичайних піна (2.54), що дозволяє просто встромити його в безпайкову плату, припаяти
до макетної плати або використовувати для підключення звичайні піни.
