Модуль датчика Холла A3144 LM393 для Arduino

Модуль датчика Холла A3144 LM393 для Arduino

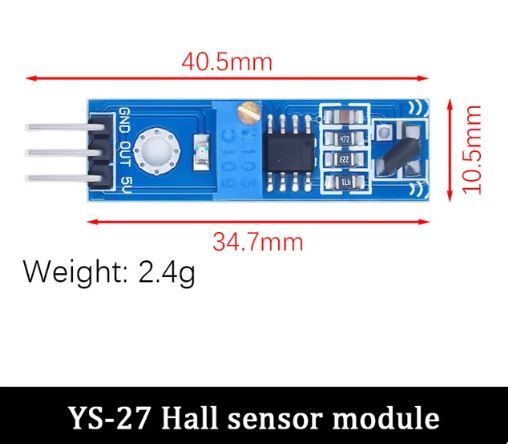

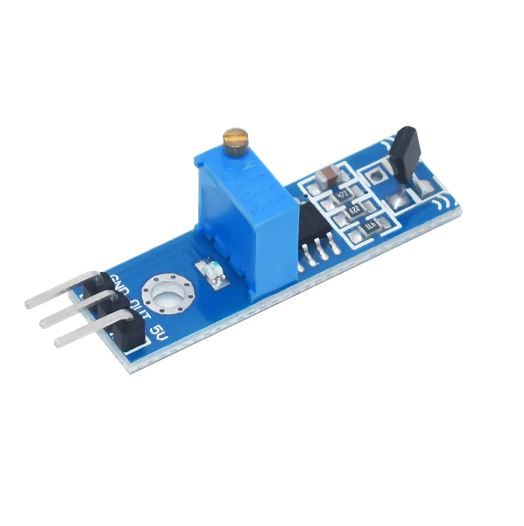

Стандартний модуль із цифровим датчиком Холла A3144. Не вимагає застосування паяння для підключення. На чотириконтактний роз'єм виведені контакти живлення (4.5-24В), аналоговий вихід та цифровий вихід компаратора LM393. Також є світлодіоди живлення та спрацьовування датчика. Зважаючи на особливості датчика на аналоговому виході напруга протилежна цифровому рівню сигналу.
Модуль A3144 із вбудованим датчиком Холла призначений для виявлення магнітного поля. Датчик можна використовувати як контролер обертання електродвигуна, вимикача, енкодера та ін. Також його можна використовувати в левітроні як датчик, який визначає відстань між магнітом та індуктивністю.
Датчик Холла є сенсором, який працює на ефекті Холла (різниця потенціалів при поміщенні провідника постійного струму в магнітне поле). Виведення датчика може бути в 2 станах (HIGH, LOW), що визначають магнітне поле. При впливі магнітного поля на датчик на його виведенні з'являється низький рівень сигналу (LOW), за відсутності магнітного поля на виході датчика 3144 - логічний сигнал HIGH.
Підключення висновків плати 3144:
VCC: напруга живлення 5 В
GND: "земля"
A0: аналоговий сигнал (напруга на виході залежить від відстані до джерела магнітного поля)
D0: цифровий сигнал
LED1: спалахує при подачі живлення на модуль
LED2: спалахує під час детектування сигналу
Живиться модуль від зовнішнього джерела живлення, Arduino платформи або іншого мікроконтролерного пристрою.
Характеристики модуля датчика Холла:
Датчик : A3144
Напруга живлення: 3,8...24 В
Максимальний вихідний струм: 50 мА
Тип показань цифрового виходу High/Low
Робоча температура: -40 ... +85 ° С
