HC-SR501 регульований інфрачервоний датчик руху для Arduino та інших мікроконтролерів

HC-SR501 регульований інфрачервоний датчик руху для Arduino та інших мікроконтролерів.

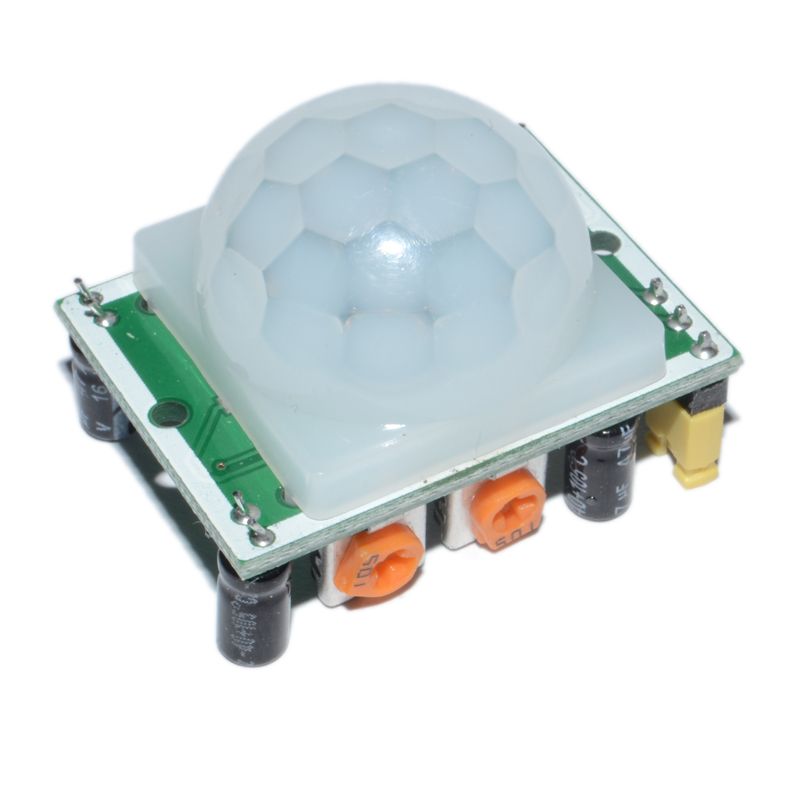

Модуль з інфрачервоним датчиком руху HC-SR501 може фіксувати рух людини або тварини на відстані до 7 метрів. Даний модуль часто використовується в простих охоронних системах або побутових проектах (автоматичне включення світла під час руху, автоматизації електричних приладів тощо).
Плата модуля спроектована на основі чіпа керування BISS0001. Чіп приймає випромінювання з датчика і обробляє отриману інформацію для перетворення її в аналоговий або цифровий сигнал.
Модуль HC-SR501 має два режими роботи (H, L). Для зміни режимів використовується джампер, розташований на звороті модуля. У режимі H імпульс на виході модуля зникає у разі відсутності руху в зоні при заданому часі. Якщо підключити режим L, на виході з'являється логічний сигнал під час спрацювання модуля.
Також на платі розташовані 2 потенціометри. За допомогою потенціометра SX змінюється відстань чутливості датчика (3 - 7 м), відповідно підстроювальним резистором TX задається час, протягом якого буде передаватися логічна одиниця при русі в зоні датчика (5 - 300 с).
Інфрачервоний датчик має 3 контакти для підключення до мікропроцесора Arduino. Виходи VCC і GND забезпечують подачу напруги на плату, а контакт OUT необхідний передачі сигналу від датчика до мікроконтролера пристрою.
Подача напруги на модуль здійснюється від зовнішнього джерела живлення, плати Arduino чи іншого мікроконтролерного пристрою.

Технічні характеристики модуля:
Напруга живлення, 4,5 ... 20
Максимальний струм, що споживається, ма 0,6
Вихідна напруга, 3,3
Відстань виявлення, м 3 ... 7
Кут виявлення, ° 145
Час затримки, з 5...300
Робоча температура, °C -20...+80
Розміри модуля, мм 3.2 см * 2.4 см * 1.8 см

Схема підключення модуля до Arduino Uno:
