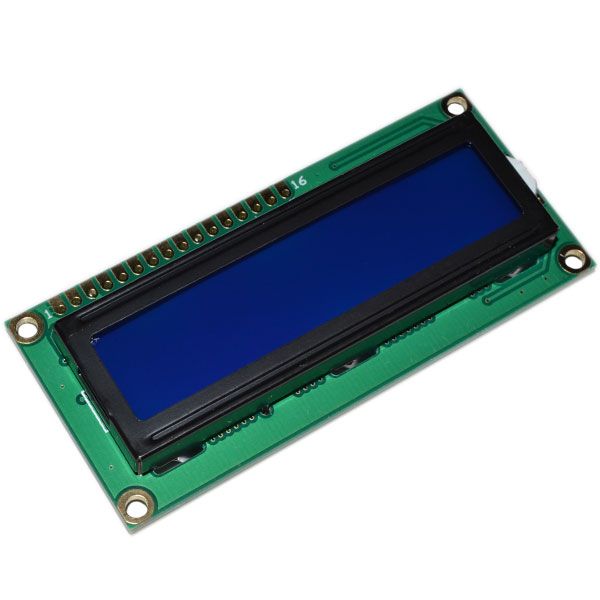

LCD 1602A V2.0 синій фон білі символи з підсвічуванням

LCD 1602A V2.0 синій фон білі символи з підсвічуванням

Опис:

Цей LCD дисплей призначений для виведення тексту. Багато проектів на платформі Arduino спроектовані на основі цього модуля. Дисплей можна використовувати для відображення властивостей вологості, температури, напруги, сили струму і т.д.

Даний екран розмірності 1602 спроектований на базі контролера HD44780 від японської компанії Hitachi. Контролер має однобайтні осередки пам'яті, вміст яких відображається на екрані. Цей LCD дисплей відображає 2 рядки по 16 символів. Рідкокристалічний дисплей 1602A відображає 2 рядки по 16 символів. Роздільна здатність символів становить 5 х 8 пікселів, проте більшість стандартних символів використовують роздільну здатність 5 х 7. Нижній рядок використовується для відображення курсору у вигляді підкреслення. Також курсор може мати вигляд залитого поля 5 х 8 пікселів. Крім того, курсор може бути увімкнений/вимкнений або блимати.

LCD дисплей може працювати у 2 режимах:

4-бітному, де за 1 такт передається 0.5 байта. Для обміну інформацією використовують контакти від D4 до D7.

8-бітному, де за 1 такт передається 1 байт. Для обміну інформацією використовують контакти від D0 до D7.

Підключати дисплей до платформи Arduino або інших мікроконтролерів можна за допомогою послідовного інтерфейсу I2C або безпосередньо. При підключенні дисплея за допомогою інтерфейсу I2C необхідно використовувати перетворювач I2C інтерфейсу LCD1602, який дозволяє скоротити кількість використовуваних проводів до 4:

№ Перетворювач I2C Arduino Uno Опис висновків

1 GND GND «земля»

2 VCC 5V напруга живлення дисплея

3 SDA A4 лінія даних

4 SCL A5 лінія тактування

Плата дисплея має 16 цифрових висновків, з яких 6 є обов'язковими для підключення:

№ РК-дисплей Arduino Uno Опис висновків

1 VSS

GND "земля"

2 VDD 5V напруга живлення дисплея

3 VO GND контрастність екрану

4 RS D12 вибір регістру

5 RW GND читання та запис даних (при підключенні до «землі» включається режим запису)

6 EN D11 ENABLE

7 D0 - цифровий висновок

8 D1 - цифровий висновок

9 D2 - цифровий висновок

10 D3 - цифровий висновок

11 D4 D5 цифровий висновок

12 D5 D4 цифровий висновок

13 D6 D3

цифровий висновок

14 D7 D2 цифровий висновок

15 A 5V напруга живлення підсвічування

16 K GND загальний дріт підсвічування

Для підключення дисплея до плати потрібен штирьовий роз'єм.

Регулює яскравість дисплея за допомогою виводу VO. Для зміни яскравості необхідно до висновку підключити потенціометр опором 10 кОм.

Якщо рідкокристалічний дисплей підключений по I2C інтерфейсу Arduino, для його роботи необхідно завантажити бібліотеку для середовища Arduino IDE за посиланням, а потім встановити її самостійно.

Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 ст.

Технічні характеристики: LCD 1602A:

Напруга живлення, 4,7 ... 5,5

Струм споживання, ма 1,2

Розмір символів, мм 3 х 5,23

Розмір екрана, мм 64 х 15

Колір підсвічування екрану синій

Колір символів білий

Розміри модуля, мм 80 х 36 х 11
