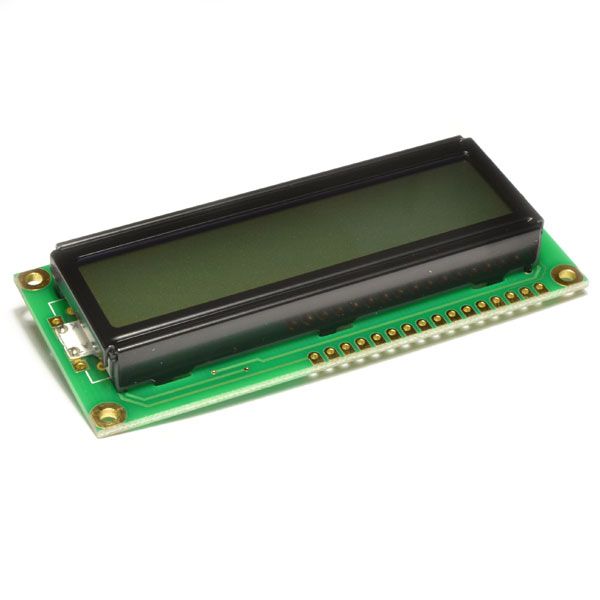

LCD 1602A V1.1 жовто-зелений фон з підсвічуванням

LCD 1602A V1.1 жовто-зелений фон з підсвічуванням

Опис:

Даний LCD дисплей є одним із найпопулярніших і при цьому недорогих індикаторів. Багато проектів на платформі Arduino спроектовані на основі цього модуля. Дисплей можна використовувати для відображення властивостей вологості, температури, напруги, сили струму і т.д.

Плата екрану спроектована на основі мікросхеми HD44780 японської компанії Hitachi та інших допоміжних компонентів, які забезпечують правильну роботу модуля. Мікросхема HD44780 є контролером, який виводить інформацію на дисплей. Цей LCD дисплей відображає 2 рядки по 16 символів. Роздільна здатність символів становить 5 х 8 пікселів, проте більшість стандартних символів використовують роздільну здатність 5 х 7. Нижній рядок використовується для відображення курсору у вигляді підкреслення. Також курсор може мати вигляд залитого поля 5 х 8 пікселів. Крім того, курсор може бути увімкнений/вимкнений або блимати. Колір фону жовтий зелений дисплей.

LCD дисплей може працювати у 2 режимах:

4-бітному, де за 1 такт передається 0.5 байта. Для обміну інформацією використовують контакти від D4 до D7.

8-бітному, де за 1 такт передається 1 байт. Для обміну інформацією використовують контакти від D0 до D7.

Підключати дисплей до платформи Arduino або інших мікроконтролерів можна за допомогою послідовного інтерфейсу I2C або безпосередньо. При підключенні дисплея за допомогою інтерфейсу I2C необхідно використовувати перетворювач I2C інтерфейсу LCD1602, який дозволяє скоротити кількість використовуваних проводів до 4:

№ Перетворювач I2C Arduino

Опис висновків

1 GND GND «земля»

2 VCC 5V напруга живлення дисплея

3 SDA A4 лінія даних

4 SCL A5 лінія тактування

Плата дисплея має 16 цифрових висновків, з яких 6 є обов'язковими для підключення:

№ РК-дисплей Arduino

Опис висновків

1 VSS

GND "земля"

2 VDD 5V напруга живлення дисплея

3 VO A0 (потенціометра) контрастність екрану

4 RS D12 вибір регістру

5 RW GND читання та запис даних (при підключенні до «землі» включається режим запису)

6 EN D11 включення

7 D0 – цифровий висновок (не використовується при 4-бітному режимі)

8 D1 – цифровий висновок (не використовується при 4-бітному режимі)

9 D2 – цифровий висновок (не використовується при 4-бітному режимі)

10 D3 – цифровий висновок (не використовується при 4-бітному режимі)

11 D4 D5 цифровий висновок

12 D5 D4 цифровий висновок

13 D6 D3

цифровий висновок

14 D7 D2 цифровий висновок

15 A 5V напруга живлення підсвічування

16 K GND загальний дріт підсвічування

Для підключення дисплея до плати потрібен штирьовий роз'єм.

Регулює контрастність дисплея за допомогою виводу VO. Для зміни яскравості необхідно до висновку підключити потенціометр опором 10 кОм. Центральний висновок потенціометра A0 підключається до виведення VO РК-дисплея, один із висновків до "землі", а інший до джерела живлення напругою 5В.

Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 ст.

Технічні характеристики: LCD 1602A:

Напруга живлення, 4,7 ... 5,5

Драйвер HD44780

Струм споживання, ма 1,2

Роздільна здатність символу 5 х 7

Кут огляду, ° 60

Розмір екрана, мм 64 х 15

Колір тла екрану жовто-зелений

Робоча температура, °C -20...+70

Розміри модуля, мм 80 х 36 х 11
