BMS контролер заряду-розряду для 2-х Li-Ion акумуляторів 2S 8A 7.4V HX-2S-D01

BMS контролер заряду-розряду для 2-х Li-Ion акумуляторів 2S 8A 7.4V HX-2S-D01

BMS (Battery Management System) – система управління батареєю.

Призначений для контролю стану акумулятора.

Управління процесом заряду/розряду батареї.

До модуля контролера заряду-розряду HX-2S-D01 можна підключити одночасно два акумулятори (18650). Особливостями даного контролера заряду є захист від КЗ (короткого замикання) і захист від перерозряду (перезаряду). Також особливістю модуля є відключення подачі живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Максимальний робочий струм BMS контролера становить 8А, а струм спокою досягає до 10 мкА. Відключення заряду акумулятора відбувається при досягненні напруги 4,25 - 4,35, а розряду при зниженні напруги до 2,7 - 3,0 В.

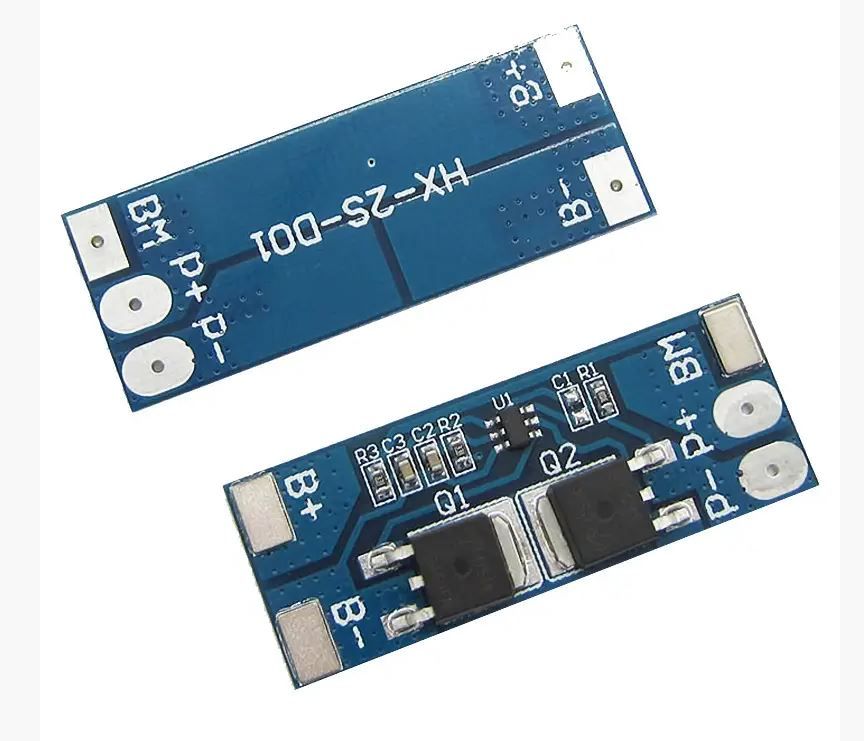

HX-2S-D01 має 5 висновків.

P (-) до мінуса навантаження/заряджання.

P (+) до плюсу навантаження/заряджання.

B (-) до мінусу акумулятора.

BM до середньої точки збирання акумуляторів.

B (+) до плюсу акумулятора.

При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим захисту.

Щоб відновити роботу модуля, необхідно знову подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

Діапазон напруги живлення модуля становить від 8,4 до 9 ст.

Для заряду можна використовувати перетворювач напруги з обмеженням струму.

Зверніть увагу, що модуль не є зарядним пристроєм.

Модель HX-2S-D01

Максимальна напруга заряду акумулятора, 4,25 ... 4,35

Напруга розряду акумулятора, 2,7 ... 3,0

Напруга живлення, 8,4 ... 9

Робочий струм, А 6А

Максимальний робочий струм, А 8A (короткий час)

Розміри модуля, мм 41*15*4
