BMS контролер заряду-розряду для 2-х Li-Ion акумуляторів 18650 HX-2S-D20 13/20A 7.4V

BMS контролер заряду-розряду для 2-х Li-Ion акумуляторів 18650 HX-2S-D20 13/20A 7.4V.

BMS (Battery Management System) – система управління батареєю, яка призначена для контролю стану акумуляторів, управління процесом заряду/розряду батареї тощо.

До модуля контролера заряду-розряду HX-2S-D20 можна підключити одночасно два акумулятори (18650). Модуль має захист від короткого замикання, перезаряджання та перерозряджання. Однією з функцій контролера заряду є відключення живлення для акумуляторів при досягненні максимальної ємності хоч однієї батареї. Цей BMS контролер розрахований на понад 30000 годин експлуатації. Максимальне значення допустимої сили струму 20 А.

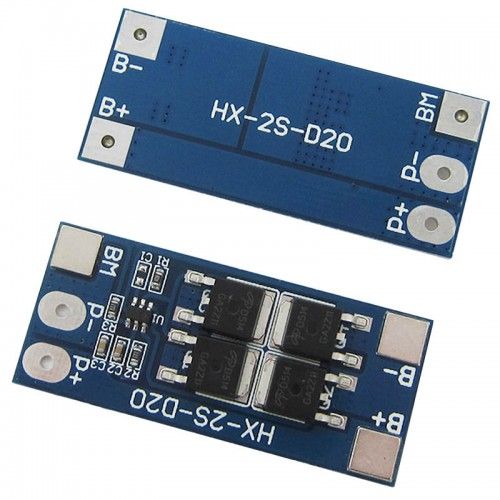

Модуль контролер заряду-розряду акумуляторів HX-2S-D20 має 5 висновків:

B+: позитивний полюс акумулятора

B-: негативний полюс акумулятора

BM: середня точка складання акумуляторів

P-: негативна клема заряду/розряду

P+ позитивна клема заряду/розряду

При перевищенні максимального допустимого значення напруги живлення контролер заряду активує режим захисту. Для того щоб відновити роботу модуля необхідно заново подати напругу на вхід плати BMS або почекати деякий час, поки контролер заряду не відключить захист автоматично.

Подається живлення на модуль від зовнішнього джерела живлення. Діапазон напруги живлення модуля становить від 7,4 до 8,4 В. Для заряду можна використовувати перетворювач напруги, що підвищує, з обмежувачем струму. Зверніть увагу, що модуль не є зарядним пристроєм.

Технічні характеристики модуля:

Модель HX-2S-D20

Максимальна напруга заряду акумулятора, 4,25 ... 4,35

Напруга розряду акумулятора, 3,2

Напруга живлення, 7,4 ... 8,4

Робочий струм, А 13

Максимальний робочий струм, А 20

Робоча температура, °C -40...+50

Розміри модуля, мм 46 х 20 х 3,6
