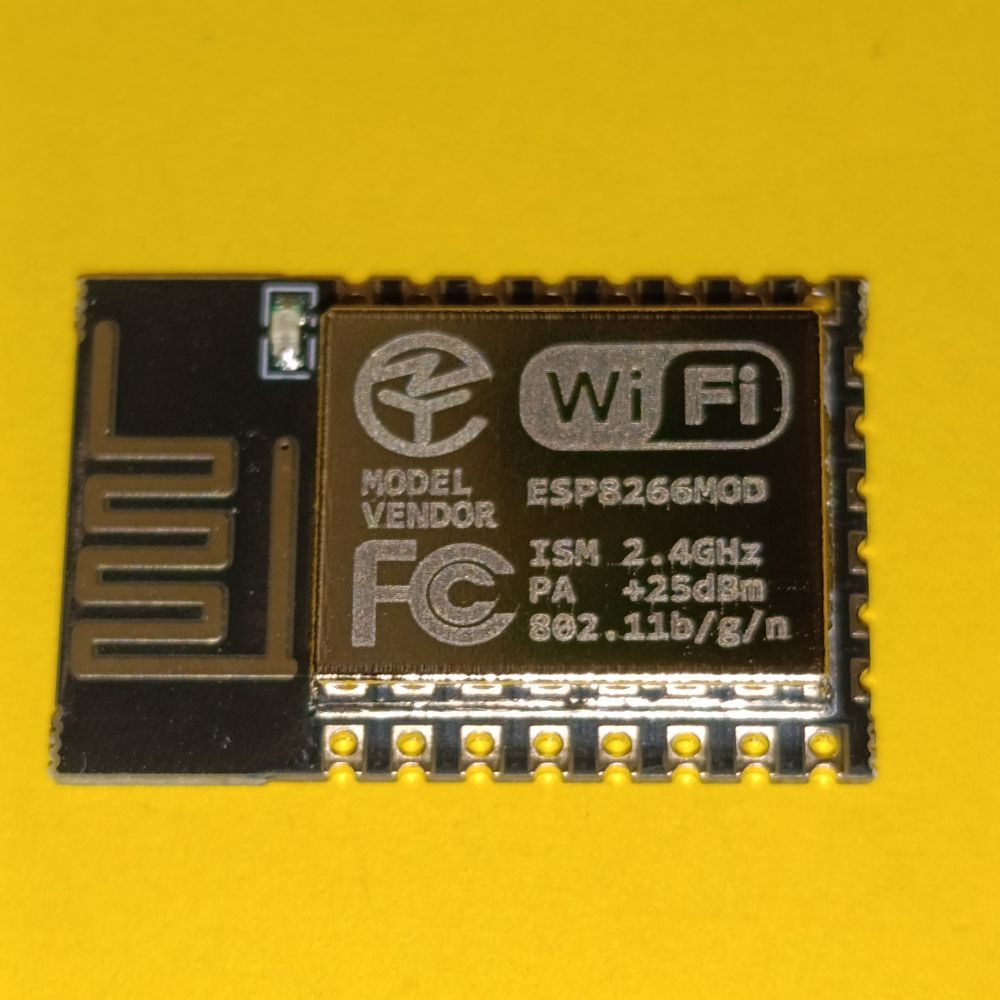

Wi-Fi модуль ESP8266 версія ESP-12E

WiFi модуль ESP-12E розроблений компанією Ai-thinker і побудований на базі процесора з ядром ESP8266, відмінністю якого є наявність радіоінтерфейсу WiFi. Ядро ESP8266 інтегроване в Tensilica L106 – 32-бітний мікроконтролер із ультранизким енергоспоживанням. Підтримка тактових частот 80 і 160 МГц, підтримка RTOS, вбудовані Wi-Fi MAC/BB/RF/PA/LNA, мікросмужкова антена на платі модуля.

Модуль підтримує стандарт IEEE802.11 b/g/n, повний стек TCP/IP протоколів. Користувачі можуть використовувати модулі або як доповнення для підключення будь-якого пристрою до мережі, або в якості окремого мережевого контролера. та радіус дії. Так само особливістю цього модуля є більш економічна робота в активному режимі та ультранизьке споживання в режимі сну та чекання. На модулі виведені користувацькі виходи GPIO, що ще більше розширює можливості побудови на даному модулі систем "розумний дім" та "розумних речей".

Модуль має антену виконану на друкованій платі та підписані висновки, що полегшує його використання. На відміну від молодших моделей, доступна більша кількість портів GPIO, а також режим сну з низьким споживанням живлення. Для використання модуля з безпайковими макетними платами потрібен перехідник, так як у модуля крок виводів 2 мм, а не 2.54 мм.

Характеристики:

Мікромодуль: ESP8266MOD

Сумісність: повна ESP-12

Об'єм флеш-пам'яті: 4Мб

Оперативна пам'ять: 80Кб

Напруга живлення: 3.3В

Споживаний струм у режимах:

Глибокого сну: <10uA

Повна зупинка: < 5uA

Робоча частота: 2.4 ГГц

Потужність випромінювання: +24dbm

Порти GPIO: 11

Тип антени: вбудована, на друкованій платі

Бездротові режими: точка доступу / softAP / SoftAP + точка доступу;

Бездротовий протокол: 802.11 b/g/n;

Підтримка безпеки: Wi-Fi @ 2.4GHz, підтримка WPA/WPA2 режиму безпеки

Управління: вбудованими АТ-командами
