Модуль датчика вологості та температури DHT22 (AM2302) призначений для вимірювання показань вологості та температури навколишнього середовища. Даний модуль дозволяє отримати більш точні значення і має ширший діапазон вимірюваних параметрів, ніж його аналог - датчик DHT11.

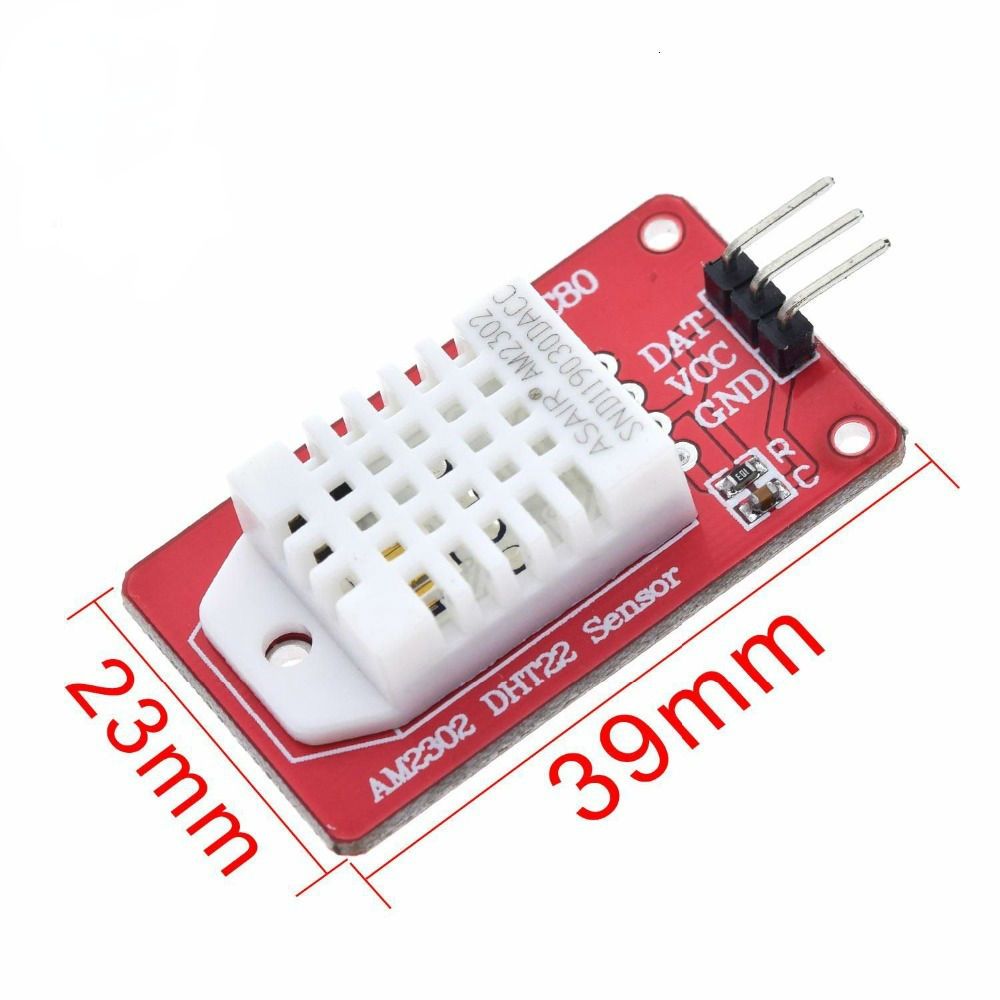

Плата модуля запроектована на основі датчика AM2302. Модуль зібраний на базі чутливого ємнісного датчика вологості, NTC-термістора та 8-бітного АЦП. АЦП необхідний перетворення аналогових сигналів датчика в цифрові. Особливостями датчика є: низьке енергоспоживання та невеликі розміри. Затримка передачі отриманих значень становить 2 секунди. Датчик вимірює відносну вологість навколишнього середовища в діапазоні 0-100%, а температуру від -40 до +80 °C.

Підключається датчик до платформи Arduino Uno або інших мікроконтролерів за допомогою 3 висновків (VCC, GND і OUT). Через контакт OUT на цифровий порт контролерного пристрою передаються отримані від датчика значення параметрів. Отримані від датчика дані можна переглянути у вікні монітора порту якого він підключений.

Подавати живлення на плату датчика можна від зовнішнього джерела живлення напругою 5, плати Arduino або іншого мікроконтролерного пристрою. Живлення підключається за допомогою контактів VCC (+5) і GND («земля»).

Якщо у вас не встановлена бібліотека DHT для роботи в середовищі Arduino IDE, її можна завантажити за посиланням.

Технічні характеристики датчика:

Модель DHT22

Напруга живлення, 3,3 ... 5,5

Діапазон вимірювання вологості, % 0...100

Точність виміру вологості, % ± 2

Діапазон вимірювання температури, °C -40...+80

Точність вимірювання температури, °C ±0.5

Час затримки, з 2

Розміри модуля, мм 38 x 16 x 10
