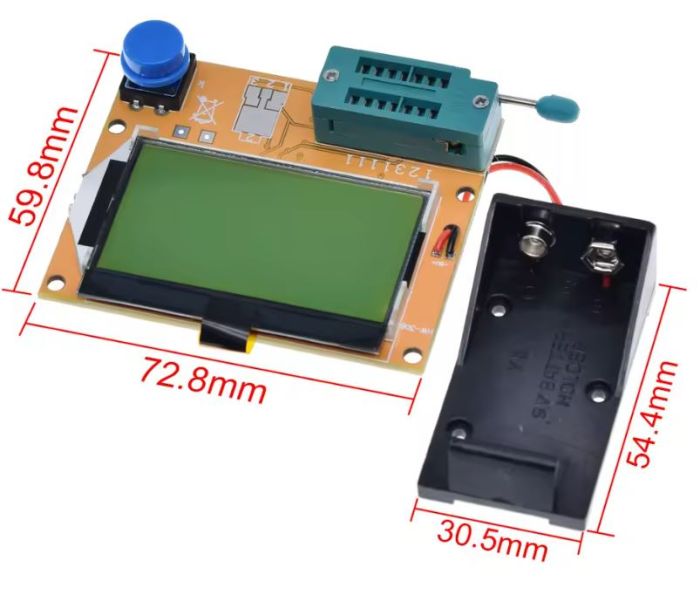

Універсальний тестер компонентів LCR-T4 - вимірювач транзисторів, діодів, тиристорів, RLC, ESR

Мега Тестер LCR-T4 англійська прошивка RLC, ESR-метр, тестер діодів, транзисторів

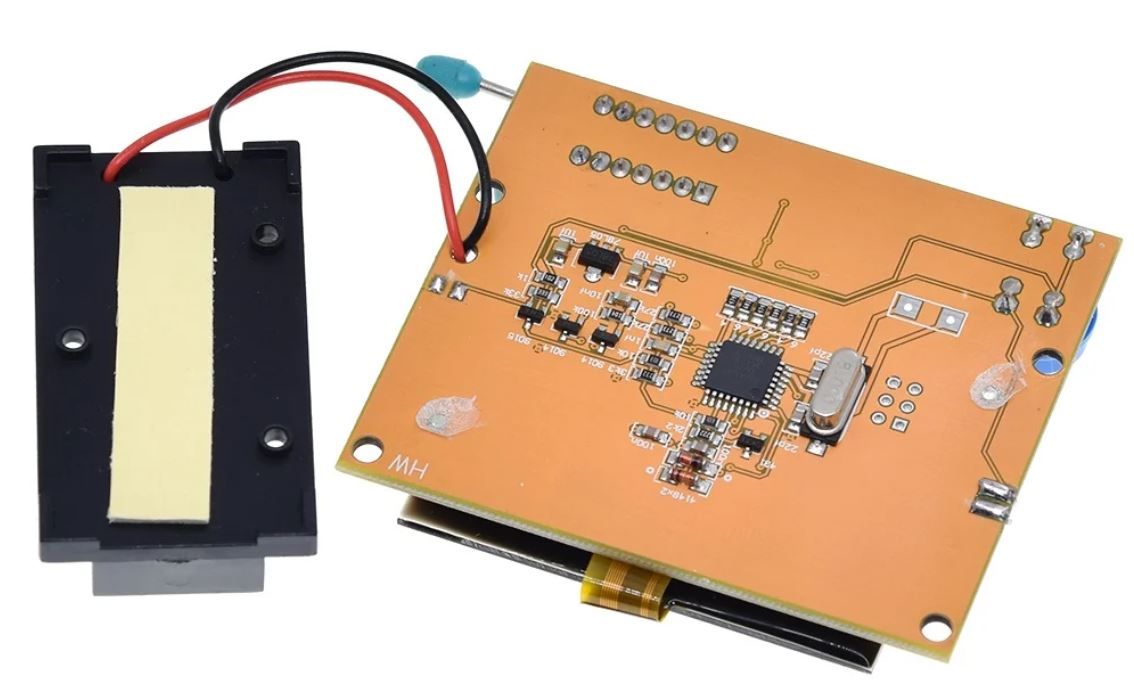

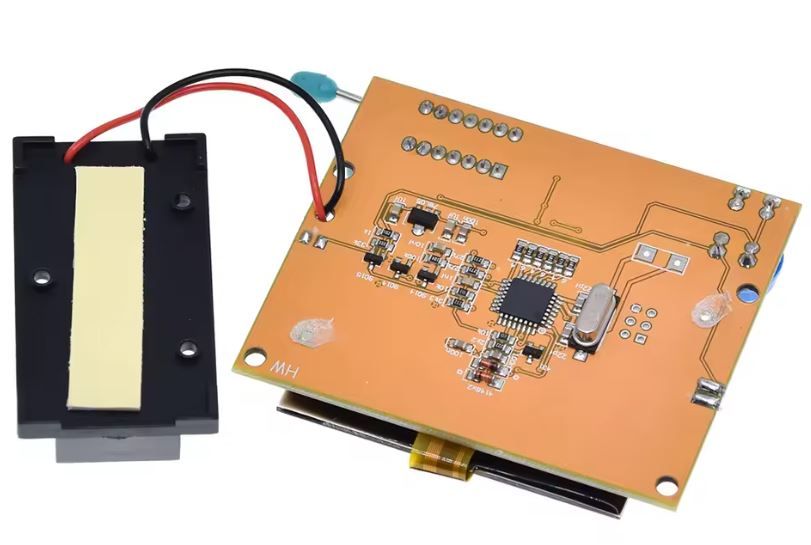

Тестер напівпровідників та RLC-метр на основі ATmega328
Універсальний тестер транзисторів, діодів, тиристорів, вимірювач RLC, ESR.
Остання версія програмного забезпечення тестера LCR-T4 на чіпі ATmega328р дозволяє автоматично ідентифікувати радіоелектронні компоненти резистор, конденсатор, котушка індуктивності, діод, подвійний діод, біполярний NPN, PNP транзистор, N-канальний і Р-канальний MOS FET, JFET симистор.
Вимірювати опори, ємності, індуктивності, прямої напруги переходу в діодах та біполярних транзисторах, ємності та порогової напруги затвора в польових транзисторах, виявляти захисні діоди в транзисторах.
Тест напівпровідників, конденсаторів, резисторів, індуктивностей виконується за одну операцію – натисканням кнопки. Автоматичне вимкнення після тесту.
Струм після відключення не більше 20nA.

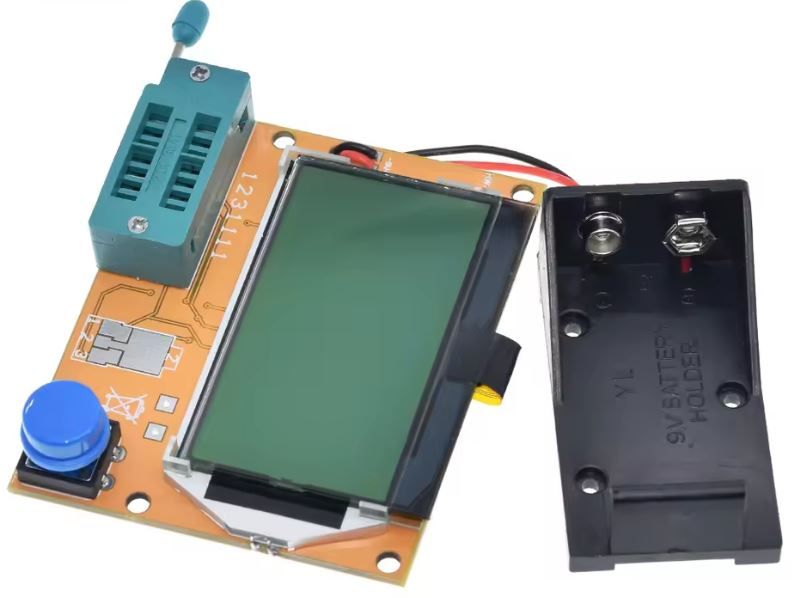

Інформація виводиться на РК-дисплей 128х64 з підсвічуванням.
Живлення 9V від батареї типу "Крона"

Увага! Розряджайте конденсатори до тестування!
Тестер компонентів не цифровий мультиметр!
Це простий тестер для компонентів, здатний вимірювати деякі параметри.
Контакти ніяк не захищені та не витримають напруги понад 5 Ст.
Не використовуйте тестер для ланцюгів під напругою!
Якщо ви тестуєте конденсатор, переконайтеся, що він розряджений перед підключенням.

Відображає розпинання компонентів, графічний малюнок:
Транзистори - Біполярні, Польові.
Діоди.
Діодні збирання.
Світлодіоди.
Тиристори, Симистори - Малопотужні.
Стабілітрони – напруга пробою до 4.5В.
Опір (R) – 0...50 МОм, макс. дозвіл 0.01 Ом.
Конденсатори:
Місткість (C) - 0...100000 мкФ, макс. роздільна здатність 0.01 пФ;
ESR макс. роздільна здатність 0.01 Ом;
Вимірювання втрат Vloss(%)
Індуктивність (L): 10 мкГн – 20 Гн, макс. роздільна здатність 0.01 мГн;

Калібрування:
Як будь-який інший вимірювальний прилад, LCR-T4 періодично потребує калібрування. Розробники гранично спростили цю процедуру і Вам не знадобиться спеціального дорогого обладнання для цього.
Перед початком калібрування підготуйте триконтактну перемичку з кроком 2,54 мм та якісний неелектролітичний конденсатор ємністю понад 0,1 мікрофарада. Відмінно підійдуть металоплівкові конденсатори на 0,15, 0,22, 0,33 мкф.
Встановіть перемичку в тестову панель у контакти 1-2-3 та натисніть кнопку. Тестер, визначивши перемичку, почне самокалібрування. Прогрес калібрування буде відображатися на дисплеї. Приблизно всередині процесу процедура зупиниться і Вам буде запропоновано зняти перемичку. Видаліть її та калібрування автоматично відновиться. Ще нетривалий час, тестер запропонує встановити конденсатор в 1-3 контакти. Вставте конденсатор та зафіксуйте його. Ще кілька секунд і калібрування буде закінчено. Результатом буде відображення параметрів конденсатора.
