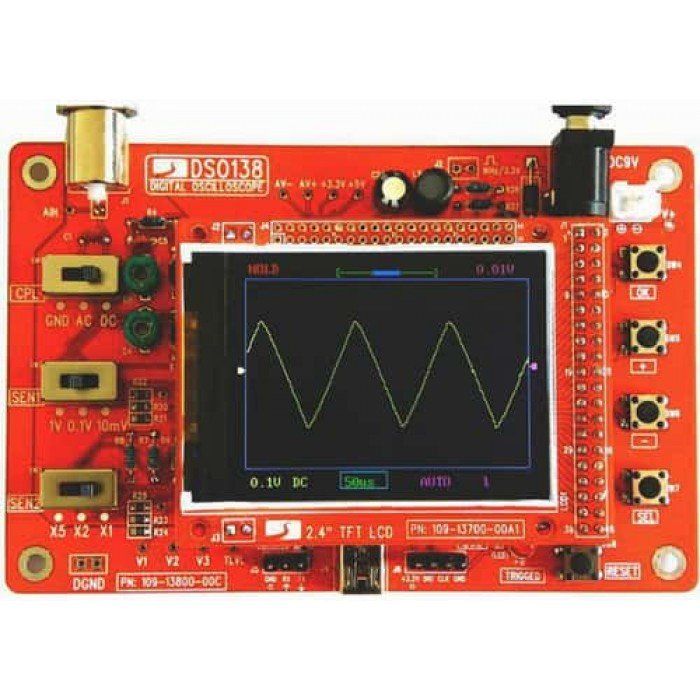

Цифровий осцилограф DSO138 з 2,4-дюйма TFT дисплеєм

Цифровий осцилограф DSO138 на мікроконтролері ARM Cortex-M3 (STM32F103C8) з 2,4-дюймом TFT дисплеєм.

Простий та зручний сучасний осцилограф стане чудовим доповненням у лаборатирії радіоаматора,

а також хорошим помічником при налаштуванні та ремонті, як аналогової так і цифрової апаратури.

особливості:

Мікроконтролер: ARM Cortex-M3 (STM32F103C8)

Дисплей: 2.4-дюймовий TFT

Можливість розширення можливостей: є

Регулювання зміщення сигналу: вертикальна

Синхронізація: ручна, автоматична та тригерна

Додаткові функції: заморожування зображення сигналу

Тестовий сигнал: меандр 1 Гц/3.3

Відображення параметрів сигналу: на дисплеї

Функція запам'ятовування форми сигналу: є

Технічні характеристики:

Максимальна частота дискретизації: 1 MSPS

Точність: 12 біт

Розмір буфера вибірки: 1024 байт

Аналогова смуга пропускання: 0-200 кГц

Вертикальна чутливість: 10мВ/поділ-5 В/поділ

Вхідний опір: 1M?

Максимальна вхідна напруга: 50Vpp (ділитель 1: 1), 400Vpp (ділитель 10: 1)

Режими входу: відкритий, закритий, вимкнений

Діапазон розгортки: 10мкс/діл-50 сек/діл

Напруга живлення: 9 В постійного струму

Розмір друкованої плати: 117*76 мм

Розмір екрану: 52*40 мм

Призначення перемикачів та кнопок:

Перемикачі:

Верхній перемикає режим роботи входу:

Заземлений

Режим роботи без урахування постійної складової, або АС, або режим роботи із закритим входом. Добре підходить для вимірювання змінного струму.

Режим роботи з можливістю вимірювання постійного струму або режим роботи з відкритим входом. Дозволяє проводити вимірювання з урахуванням постійної складової напруги.

Другий та третій перемикачі дозволяють вибрати масштаб по осі напруги.

Кнопки:

При короткому натисканні вмикає режим HOLD, тобто. фіксація показань на екрані. при довгому (більше 3 секунд) включає або вимикає режим цифрового виведення даних параметр сигналу, частоту, період, напруги.

Кнопка збільшення вибраного параметра

Кнопка зменшення вибраного параметра.

Кнопка перебору режимів роботи:

- керування часом розгортки, діапазон від 10мкс до 500сек.

- Вибір режиму роботи тригера синхронізації, Авто, нормальний і чекаючий.

- Режим захоплення сигналу синхронізації тригером, по фронту або тилу сигналу.

- Вибір рівня напруги захоплення сигналу тригера синхронізації.

- прокрутка осцилограми по горизонталі, дозволяє переглянути сигнал «за межами екрана»

- Встановлення позиції осцилограми по вертикалі, допомагає при вимірюванні напруг сигналу і коли осцилограма не влазить на екран.

- кнопка скидання, просто перезавантаження осцилографа. Поруч із кнопкою є зелений світлодіод, він моргає коли осцилограф синхронізувався.

Комплектність:

Розпаяна та налагоджена плата цифрового осцилографа DSO138 з дисплеєм

Щуп

Посібник користувача (англійською мовою)
