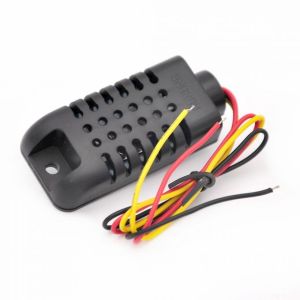

Цифровий датчик температури та вологості AM2301

Цифровий датчик температури та вологості AM2301

Цифровий датчик температури та вологості AM2301-це композитний датчик температури та вологості з відкаліброваним цифровим виходом сигналу. Він використовує спеціальну технологію збору цифрового модуля та технологію вимірювання температури та вологості для забезпечення високої надійності та відмінної довгострокової стабільності. Відмінна якість, швидкий відгук, захист від перешкод. Кожен датчик калібрується в точній калібрувальної камери вологості. Калібрувальні коефіцієнти зберігаються в пам'яті OTP як програма. Датчик складається з ємнісного чутливого елемента та елемента вимірювання температури NTC, підключеного до високопродуктивного 8-бітного мікроконтролера. Зв'язок із мікропроцесором за допомогою однієї шини вимагає лише однієї лінії. Малий розмір, низьке енергоспоживання, дальня відстань зв'язку може використовуватися в складних умовах. Повністю ідентичний датчику DHT22. Наявність захисного корпусу дозволяє використовувати датчик на вулиці. Не вимагає ніякої зовнішньої обв'язки. Виробник рекомендує не перевищувати довжину проводів 30 метрами (при напругі живлення 5В) і при підтягувальному резисторі 5,1К для забезпечення заявленої в датасіті точності вимірювань.

При напрузі живлення 3,3В максимальна довжина провідників має перевищувати 100см.

Розпинування:

GND (Чорний дріт) - "Земля"

VCC (Червоний провід) - "+" живлення

OUT (Жовтий дріт) - цифровий вихід

Параметри:

Діапазон вимірювання вологості: 0% до 99.9% (діапазон 0°C-50°C)

Похибка вимірювання вологості: ±3%

Діапазон вимірювання температури: -40 ° C ~ 80 ° C

Похибка вимірювання температури: ±0,3 °C

Роздільна здатність: 16 біт

Оновлення: 2 s
