Опис:

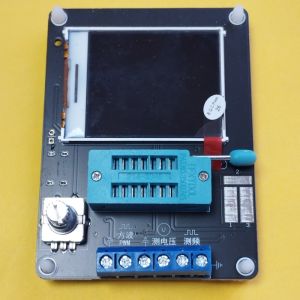

Мега-тестер GM328A є популярним вимірником параметрів компонентів серед радіоаматорів. Характеристики елементів відображаються на графічному рідкокристалічному дисплеї. Пристрій може вимірювати параметри таких електронних компонентів: резисторів, конденсаторів, тиристорів, симісторів, світлодіодів, діодних складання та транзисторів.

Прилад може визначати такі параметри:

Опір елемента

Ємність конденсатора

Індуктивність

Частоту

Параметри транзисторів (тип (NPN або PNP), коефіцієнт передачі струму бази, напруга насичення, ємність затвора, напруга відкриття польового транзистора та цоколівку)

Характеристики діодів (падіння напруги на діоді, паразитну ємність діода, цоколівка)

Мега-тестер GM328A спроектований на основі мікроконтролера ATmega 328 компанії ATMEL. Мікроконтролер ATmega 328 є 8-розрядним контролером з низьким енергоспоживанням і 32 КБ FLASH пам'яті.

Щоб відкрити меню пристрою, натисніть та утримуйте енкодер. Меню мега тестера GM328A складається з 17 пунктів:

Вимкнення плата переходить у режим очікування

Транзистор Тест визначає параметри підключеного транзистора

Частотомір вимірює частоту від 1 Гц до 2 МГц

f - Генератор дозволяє пристрою генерувати частоту до 2МГц

10-біт PWM формує 10-бітний ШІМ сигнал

C + ESRTP1:3 дозволяє безперервно вимірювати ємність конденсаторів у діапазоні від 2 до 50 uF

Вимірювання індуктивності та опору вимірює індуктивність або опір компонента. Діапазон вимірювання індуктивності становить 0,01 – 20000 мГн

Вимір ємності конденсатора вимірює ємність конденсатора в діапазоні від 90 nF.

DS18B20 дає змогу підключити датчик температури DS18B20. Діапазон вимірювання DS18B20 становить від -55 до +85 °С

IR_Decoder відповідає за декодування інфрачервоних сигналів

IR_Encoder використовується для кодування інфрачервоних сигналів

DHT11 дозволяє перевірити працездатність датчика вологості та температури DHT11. Після підключення до пристрою датчик показує вологість і температуру навколишнього середовища

Режим самотесту самодіагностика, яка використовується для калібрування пристрою

Вольтметр призначений для вимірювання напруги

Передній колір змінює шрифт тексту

Задній колір змінює контрастність фону дисплея

Інформація про ТТ відображає інформацію про можливості Мега тестера GM328A

Для вимірювання параметрів електронних компонентів необхідно увійти в головне меню пристрою, потім вибрати пункт, де відбувається вимірювання даного елемента. Вставити компонент у колодку та зафіксувати її потягнувши важіль донизу. Потім мега-тестер GM328A автоматично визначить характеристики елемента, який встановлено в планку. Для вимірювання параметрів smd компонентів передбачено smd майданчик.

Для вимірювання напруги зовнішнього джерела живлення необхідно підключити його висновки до клемника J2. Полярність підключення зазначена на платі модуля (лівий клем – «земля», правий – позитивний заряд). Частота, що згенерована мега тестером, подається на клемник J1, а для вимірювання частоти зовнішнього приладу використовується затискач J3.

Перед вимірюванням радіоелектронних компонентів необхідно калібрувати тестер. Щоб відкалібрувати мега-тестер GM328A необхідно увімкнути меню. Після відкриття меню обертанням енкодера вибрати пункт "Режим самотесту", який почне калібрування пристрою. Далі замкнути контакти 1, 2 та 3 колодки за допомогою перемички. Після цього необхідно буде вставити конденсатор понад 100 нФ, дані якого буде збережено в EEPROM пам'ять мікроконтролера. Таким чином завершиться калібрування тестера.

У мега тестер GM328A вбудований захист від не розряджених конденсаторів, але захист розрахований для невеликих потенціалів конденсаторів. Рекомендується перед виміром ємності конденсатора розрядити його, тому що при вимірі конденсатора з великим рівнем накопиченого заряду мікроконтролер може вийти з ладу.

Як джерело живлення (не входять в комплект) можна використовувати батарею типу «Крона» 9 або блок живлення постійного струму напругою 7 - 9 В зі штекером 5,5 х 2,1 мм.

Технічні характеристики модуля:

Напруга живлення, 9

Мікросхема ATmega 328

Діапазон вимірюваного опору, Ом

0,5...50000000

Діапазон вимірюваної індуктивності, мГн

0,01...20000

Діапазон вимірюваної ємності, uF 0 ... 100000

Розміри модуля, мм 80 х 65 х 35
