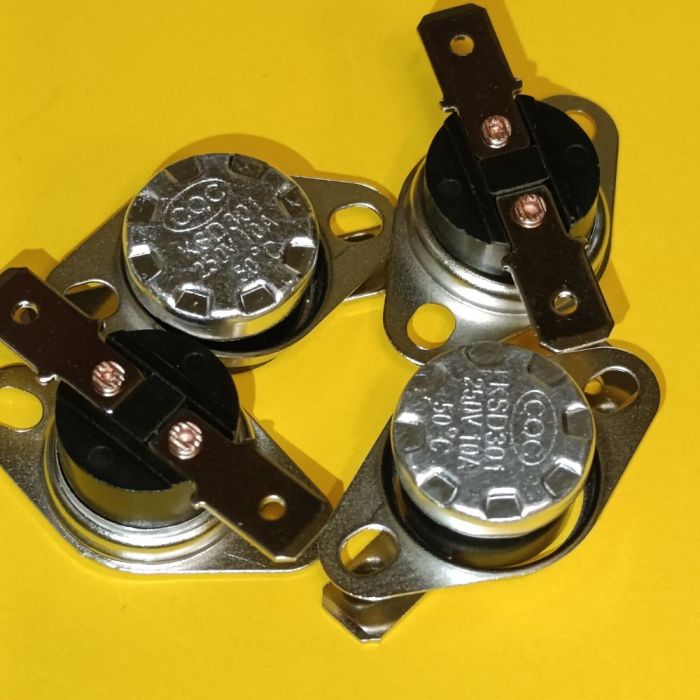

Термостат серії KSD301 50°С 10A нормально розімкнені NO горизонтальні контакти, рухомий фланець

Термостат серії KSD301 50°С 10A нормально розімкнені NO горизонтальні контакти, рухомий фланець, бакеліт, біметалічний, з автовідновленням.
Термостати серії KSD301 використовуються для забезпечення температурного контролю або захисного відключення пристроїв від мережі живлення при перевищенні заданої температури. До таких пристроїв відносяться: накопичувальні водонагрівачі, термопоти, кавоварки,
тостери, мікрохвильові печі, електроплити та духовки, портативні холодильники та ін.
Корпус виробу складається з рухомої та нерухомої частин.
Фіксація виробу в місці встановлення виконується за допомогою фланця.
Схема комутації - ON-OFF (контакти нормально замкнуті NC) або OFF-ON (контакти нормально розімкнені NO).
Ножеві клеми 6,3 мм дозволяють оперативно підключити пристрій без паяння за допомогою проводів із наконечниками відповідного типу.
- температура спрацьовування: 50°С +/- 5°С
- температура відпускання: на 5°С нижче за температуру
спрацьовування;
- номінальний струм: 10 А;
- Робоча напруга: 250 В;
Схема перемикання : SPST NO - контакт нормально розімкнуто
Робоча напруга: 250 В
Діаметр корпусу: 16,5 мм
Висота: 11,5 мм
Ширина: 20 мм
Глибина: за тримачем -32,5; за контактами -33,2 мм
Система позначень біметалічних нерегульованих термостатів (терморелі)
 KSD301 - XXX - XX - XXXX - X - X - X
 1 2 3 4 5 6 7
1 Серія термостату
2 Номінальна температура, °C
3 Номінальний струм, А
4 Варіант виконання фланця та контактів:
 FBHL; FBVL; LBHL; LBVL; BHL (WBHL, W/O BHL); BVL (WBVL, W/O BVL)
5 Матеріал основи: P – пластик; С - кераміка
6 Код ширини висновків: М – 6,3 мм; N – 4,8 мм
7 Тип контактів: В – нормально замкнуті; K - нормально розімкнені; M - ручне скидання.
