Терморегулятор цифровий W1209 -50~+110C
Опис

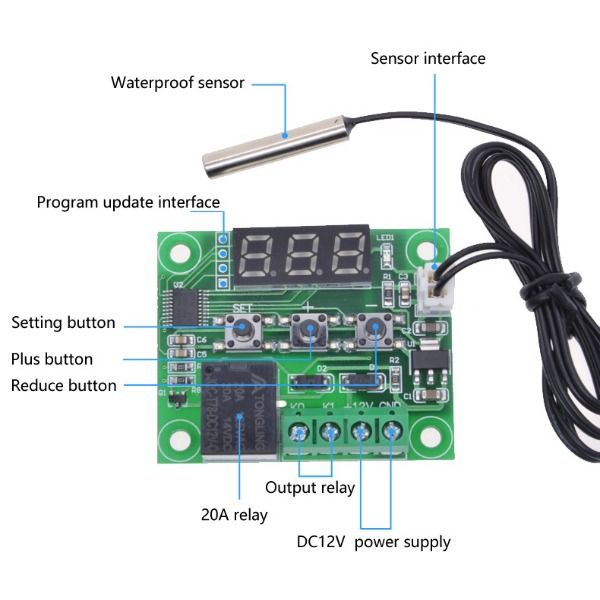

Програмований терморегулятор призначений контролю температури в діапазоні від -50°C до +110°C. Він може працювати в парі з нагрівачем або охолоджувачем. Програмований терморегулятор оснащений трьома розрядним LED дисплеєм, світлодіодним індикатором включення реле, трьома кнопками управління, роз'ємом для підключення зовнішнього термодатчика, клемами «K0/K1» для підключення навантаження та «+12V/GND» для живлення плати терморегулятора. На дисплеї відображається поточна вимірювана температура.
Підготовка до роботи
1) Підключіть джерело живлення 12V постійної напруги до контактів +12V (плюс 12V) і GND (мінус 12V).
2) Підключіть навантаження до контактів «К0» і «К1» (підключається до розриву ланцюга живлення керованого приладу (послідовне підключення))
Після подачі живлення 12V на контакти +12V і GND, на LED дисплеї відобразиться поточна температура, виміряна виносним датчиком температури.
Встановлення та налаштування заданої температури
Для встановлення температури контролю короткочасно натисніть кнопку "SET", після чого кнопками "+" або "-" встановіть задану температуру, і ще раз натисніть кнопку "SET", або не натискайте жодні кнопки протягом 5 секунд.
Програмування
Для входу в режим програмування утримуйте протягом 5 секунд кнопку «SET», після чого кнопками «+» або «-» виберіть код параметра меню (P0…P6) з таблиці «Меню терморегулятора». Далі, для налаштування параметра, натисніть кнопку "SET" і кнопками "+" або "-" змініть значення параметра. Щоб зберегти налаштування, натисніть і утримуйте кнопку «SET» або не натискайте жодних кнопок протягом 5 секунд.
Меню терморегулятора:
Код параметр | Опис параметра | Діапазон налаштування | За замовчуванням |
P0 | Режим роботи терморегулятора: охолодження (Cooling) / нагрівання (Heating) | C/H | C |
P1 | Гістерезис, °C | 0,1…15 | 2 |
P2 | Верхня межа установки температури, що підтримується, °C | 110 | 110 |
P3 | Нижня межа установки температури, що підтримується, °C | -50 | -50 |
P4 | Корекція температури, °C | -7 ... +7 | 0 |
P5 | Затримка часу увімкнення реле (може відрізнятися від вибраного в межах ± 50%), хв. | 0…10 | 0 |
P6 | Верхня межа температури відключення (захист від перегріву), °C | OFF або ON (при ON від 0°C до 110°C) | OFF |
Індикація
LED дисплей відображає наступні значення: "LLL" - датчик не підключений, "HHH" - температура поза діапазоном (менше -50°C або більше 110°C), "---" перевищення меж заданих у параметрі P6
Скидання параметрів у заводські установки
Для скидання параметрів у заводські установки (налаштування за замовчуванням):
1) відключіть живлення;
2) натисніть та утримуйте кнопки «+» та «-»;
3) Подайте живлення на терморегулятор.
На дисплеї з'явиться напис «888», після чого з'явиться поточна температура.
Характеристики
Габаритні розміри: 40 x 48 x 14 мм
Діапазон вимірювання та програмування температури: -50°C …110°C
Точність вимірювання: 0,1°C у діапазоні від -9,9°C до 99,9°C; або 1,0°C поза цим діапазоном
Точність управління: 0,1 ° C 0,1 ° C в діапазоні від -9,9 ° C до 99,9 ° C; або 1,0°C поза цим діапазоном
Точність гістерезису: 0,1°C
Гістерезис: 0,1…15°C
Час оновлення показань: 0,5 секунд
Напруга живлення, В: 12 VDC
Датчик: NTC 10K 0.5%, довжина кабелю 0,3 м, водозахист
Максимальний струм навантаження: 5A/220VAC; 15A/14VDC
Температура довкілля: -10…60°C
Вологість довкілля: 20 – 85 %
Споживаний струм: 30 mA
Струм при роботі реле: 65 mA
Спосіб підключення навантаження: електромагнітне одноканальне реле (5A / 220VAC; 15A / 14VDC) (при великих навантаженнях використовуйте контактор або твердотільне реле більшої потужності)
