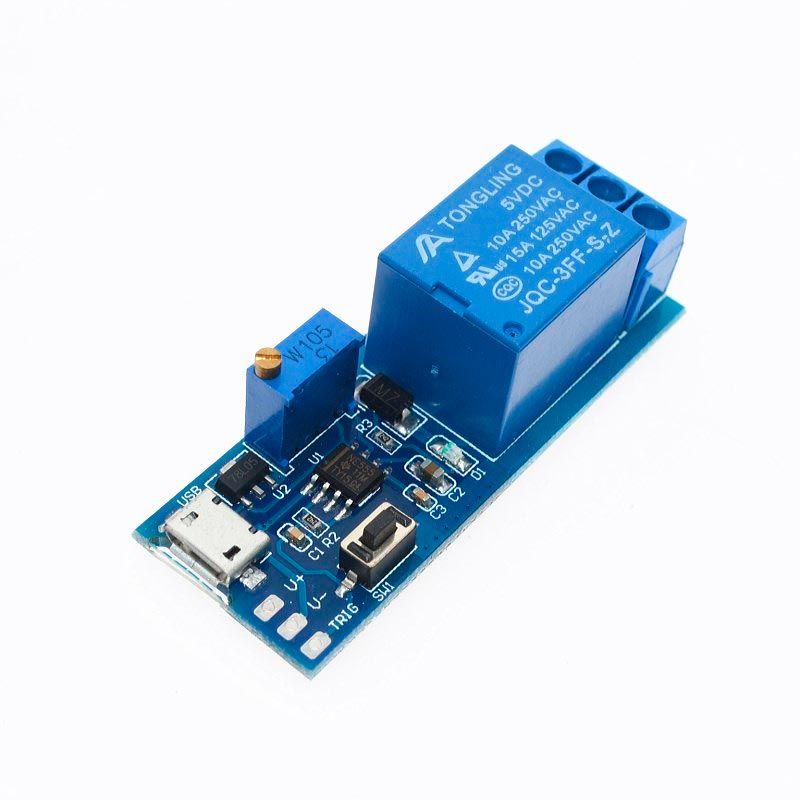

Таймер затримки увімкнення або вимикання 0-24сек, живлення 5-30В, комутація 250В 10A AC

Опис :

Таймер затримки відключення або увімкнення потужного обладнання (250В AC або 30В DC, струм 10 А) на певний заданий час з живленням 5-30В DC.

Може використовуватись для різних систем керування

На таймері можна встановити час затримки до моменту переходу реле в інший стан (тобто від моменту увімкнення пристрою/реле до моменту вимикання реле або від моменту вимикання пристрою/реле до моменту ввімкнення реле). Після встановлення значення таймера та увімкнення живлення – запам'ятовується встановлене значення (функції пам'яті при відключенні живлення). Можливість роботи з Arduino. Можливість роботи із зовнішнім тригером.

Таймер із затримкою - 0-24 с, якщо вам потрібно більше часу, ви можете замінити конденсатор (C2) на більший за ємністю або замінити потенціометр. Час затримки T=1.1RC. Наприклад: 22 мкФ конденсатор і резистор 1 мОм, потім рахуємо час T = 1.1 * 0.000022 * 1000000 = 24.2 секунд.

Навантаження: 250V 10A AC або 30V 10A DC або менше

Живлення релейного модуля здійснюється від зовнішнього джерела живлення напругою від 5 до 30 вольт (рекомендоване значення 9-12 вольт).

Характеристики:

Портів USB, шт: 1

Напруга живлення min, (В): 5

Напруга живлення max, (B): 30

робочий струм реле: 15 - 20мА;

Навантаження: 250V 10A AC або 30V 10A DC або менше

Вага, грам: 16

керований час затримки: 0 - 24 сек;
габарити модуля: 76,5 х 23,1 х 21,0 мм;

Виробник: Китай

підключення до висновків GND та TRIG конденсатора ємністю близько 2,2 мкф реалізує функцію автозапуску. Тобто, реле спрацьовуватиме при подачі живлення, витримуватиме заданий час і відключатиметься.
