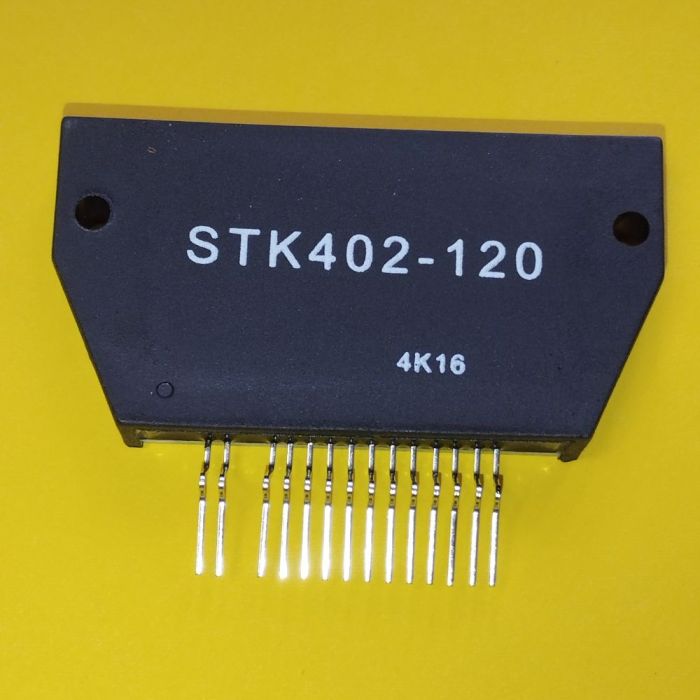

STK402-120

STK402-120
SANYO Electric Co.,Ltd.
Двоканальний підсилювач потужності класу AB
80 ВТ + 80 ВТ
Вироби серії STK402-000 являють собою гібридні аудіопідсилювачі потужності
гібридні ІС підсилювачів потужності, що складаються з оптимально спроектованих
схем підсилювачів потужності на дискретних компонентах, які були
мініатюризовані з використанням унікальної технології SANYO з ізольованої металевої
підкладки (IMST). Компанія SANYO застосувала нову
підкладку з низьким тепловим опором, що дало змогу
зменшити розмір корпусу приблизно на 60 % у порівнянні з
більш ранньої серії SANYO STK407-000.
Характеристики
- Серія штирьових сумісних підсилювачів потужності потужністю від
20 Вт × 2 канали до 120 Вт × 2 канали (10%/1 кГц)
пристрої. Одна й та сама друкована плата може бути використана
залежно від класу вихідної потужності.
- Розташування виводів сумісне з 3-
канальної серії STK402-200. Це означає, що 3-канальні
друковані плати можуть також використовуватися для 2-канальних
вироби
Мініатюрні корпуси
- 15 Вт/год - 40 Вт/год (THD = 0,4%, f = від 20 Гц до
20 кГц); 46,6 мм × 25,5 мм × 8,5 мм *.
- 50 Вт/год - 80 Вт/год (THD = 0,4%, f = від 20 Гц до
20 кГц); 59,2 мм × 31,0 мм × 8,5 мм *.
*: Без урахування штирків.
- Вихідний імпеданс навантаження: RL = 6 Ω
- Допустимий час замикання навантаження: 0,3 секунди
- Підтримує використання режимів очікування, вимкнення звуку і замикання навантаження
схема захисту
