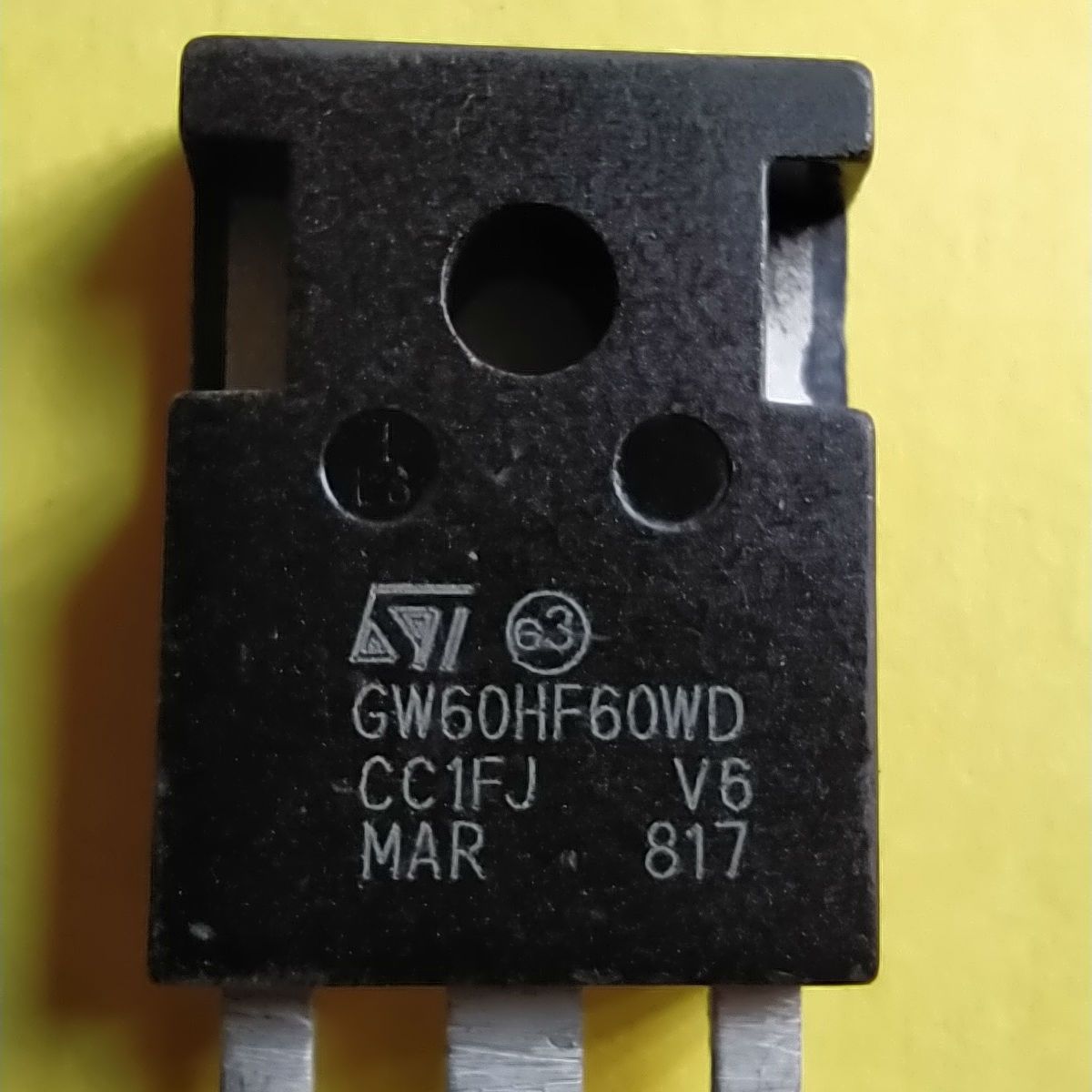

STGW60HF60WD

STGW60HF60WD

Транзистор IGBT

Відмітні особливості:

Робоча частота понад 100 кГц

Покращена характеристика EOFF за підвищеної температури

Мінімальний хвостовий струм

Малі втрати комутації та провідності

Зустрічно включений діод, залежно від топології:

надшвидкісний (маркується D) з агресивним процесом комутації (зварювальні апарати, UPS, сонячні батареї, імпульсні блоки живлення)

з малим падінням та плавним відновленням (маркується DI) для резонансних, квазірезонансних або з плавною комутацією топологій (індукційні печі, зварювальні апарати)

Найменший температурний опір (у корпусу TO-247 LL порівняно з TO-247)

Максимальна напруга КЕ: 600 В

Максимальний струм колектора: 60 А

Напруга насичення КЕ: 1.65 В

Час відновлення вбудованого діода: 140 нс

Падіння напруги на вбудованому діоді: 1.65 В

Тип корпусу: TO-247
