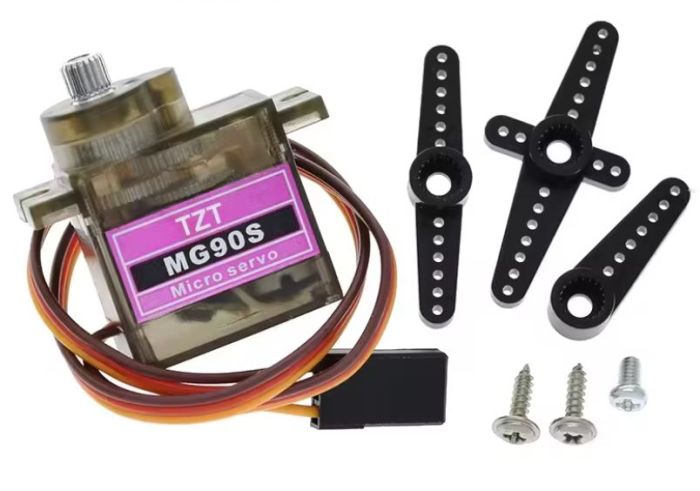

Сервопривід цифровий MG90S з металевим редуктором 180 градусів

Сервопривід цифровий MG90S з металевим редуктором 180 градусів

Сервопривід MG90S з металевим редуктором широко використовується в автомоделях для керування поворотом передніх коліс, в авіамоделізм для повороту керма і закрилків моделі. В епоху розквіту технічної творчості в Радянському Союзі за влаштуванням цього класу закріпилася назва рульової машинки. Сервопривід MG90S застосовується для повороту деталей різних механізмів. Завдяки редуктору з металевими шестернями на вихідному валу розвивається достатнє зусилля для застосування в рухомих роботах. Низька швидкість повороту валу дозволяє більш точно отримати потрібний кут повороту.

Усередині корпусу знаходиться невеликий модуль керування, який під дією вхідного сигналу подає живлення відповідної полярності електродвигун. Вхідний сигнал керування містить дані про потрібне положення валу. Для визначення поточного положення валу редуктор з'єднаний із датчиком положення. Електроніка MG90S обчислює різницю між поточним положенням редуктора та необхідним. Модуль управління орієнтуючись на датчик положення подає живлення необхідної полярності на двигун для повороту редуктора, що приводить у відповідність положення, що передається сигналом управління і поточне.

Інформація про необхідне становище валу міститься у шпаруватості імпульсів керуючого сигналу. Частота сигналу, що управляє, повинна бути постійна і становити 50 Гц. Добре - відношення тривалості імпульсу до періоду. Найчастіше при аналізі параметрів сигналу, що управляє, розглядають тривалість імпульсу. Для формування такого сигналу зручно використовувати мікроконтролер, що має функцію широтно-імпульсної модуляції вихідного сигналу.

Працюючи над проектами з урахуванням контролера Arduino при програмуванні МК використовують спеціальну програмну бібліотеку функцій Servo.

Розпинування підключення сервоприводу:

Коричневий мінус харчування

Червоний плюс харчування

Помаранчевий управління

Характеристики:

Матеріал редуктора: Метал

Тип сервоприводу: Цифровий

Напруга живлення: 4.8В

Кут повороту: 180 °

Швидкість повороту: 0.1сек/60° @ 4.8В

Зусилля на валу: 1,8/см @ 4.8В

Розміри: 22 х 12 х 28 мм

Вага: 14 г
