РЕЛЕ ЧАСУ З ГОДИННИКОМ І ФУНКЦІЄЮ БУДИЛЬНИКА

РЕЛЕ ЧАСУ З ГОДИННИКОМ І ФУНКЦІЄЮ БУДИЛЬНИКА

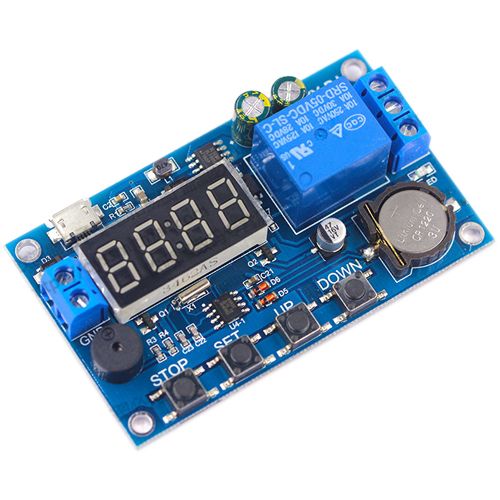

Мультирежимний таймер реального часу XY-BJ.

Мультирежимний таймер реального часу (реле часу) XY-BJ дозволяє

організувати управління різним електрообладнанням за запрограмованим

розкладу, з прив'язкою до реальної дати та часу. Управління електрообладнанням

здійснюється через контакти реле, які замикаються та розмикаються по

встановленому розкладу. На контактах реле відсутнє будь-яке

напруга, що не обмежує вас в організації комутації.

Технічні характеристики:

Модель: XY-BJ;

Точність встановлення часу: хвилини;

Напруга живлення: DC 5V-60V;

Струм споживання: 50мА/110мА (при розімкнутому/замкнутому реле);

Максимально допустимий струм комутації реле: 10А;

Звуковий сигнал: є;

Захист від подачі живлення зворотної полярності: є (тільки на клеми);

Тип батареї: CR1220 3,3 V;

Вага: 35г;

Розміри: 75 * 44 * 20мм.

Таймер передбачає встановлення 5 варіантів розкладів (РЕ-1 – РЕ-5). кожне

розклад може працювати за одним із 5 режимів (Р-1 – Р-5). Комбінуючи розклади та

режими можна досягти максимальної гнучкості у керуванні цільовим обладнанням.

Підключення та органи управління таймера

Таймер має бути підключений до джерела постійної напруги. Постійне

напруга може бути подано або на клеми (2-х контактні), призначення яких

підписано зі зворотного боку плати (VCC - "+"; GND - "-") або на microUSB роз'єм.

Якщо напруга живлення подано на клеми, то допустимий діапазон напруги

5-60 вольт. На microUSB роз'єм має подаватися 5 вольт.

Для програмування таймера та управління його роботою передбачені

4 кнопки - STOP, SET, UP, DOWN. Призначення кнопок залежить від того, на якій стадії

програмування чи управління вони використовуються.

Управління електрообладнанням здійснюється через 3 контакти реле (NC, Com,

NO), які виведені на відповідну клему.

Встановлення дати та часу

Для забезпечення прив'язки розкладу таймера до реального часу в ньому

реалізований годинник реального часу. Для їхньої роботи в автономному режимі

передбачена батарея.

Щоб увійти в режим встановлення поточної дати та часу, потрібно натиснути кнопку

DOWN на 2-3 секунди. На сегментному індикаторі з'явиться миготливий напис "УEA",

після цього вводиться поточний рік у 4-х значному форматі (за допомогою кнопок UP та

DOWN). Фіксується введене значення короткочасним натисканням кнопки SET.

Після цього з'явиться напис "dAE" для введення таким же способом поточного місяця та

дня (mm:dd), далі напис "HOU" – для введення поточного часу (hh:mm). Після

установки потрібних значень натискаємо на 2-3 секунди кнопку SET для збереження

установок та виходу з режиму встановлення поточної дати та часу.

Вибір розкладу та налаштування режиму роботи

У таймері передбачено 5 варіантів розкладів, що позначаються

символами РЕ-1 – РЕ-5. Кожен варіант розкладу може працювати в одному з п'яти

режимів (позначаються символами Р-1 – Р-5) або бути вимкненим (позначається "----")

Під час встановлення або зміни параметрів режиму час увімкнення позначається

як OPE, а час вимкнення – CLE. Дата та час позначаються так, як описано вище.

Перелік режимів:

? Р-1 – Щоденний режим – щодня реле вмикається та вимикається в

встановлений час (годинник, хвилина). Дата не використовується.

? Р-2 – Режим на поточний день – реле вмикається та вимикається у встановлене

час (години, хвилини) поточного дня. Дата не використовується.

? Р-3 – Режим на конкретний день – реле включається та вимикається

встановлений час (годинник, хвилина) зазначеного дня (місяць, число).

? Р-4 – Режим на період – реле вмикається та вимикається у встановлений час

(годинник, хвилина) кожен день, починаючи з числа місяця початку періоду і закінчуючи

до місяця закінчення періоду. Використовуються дві дати – початку та закінчення

періоду (місяць, число).

? Р-5 – Щомісячний період – реле включається та вимикається у встановлене

час (години, хвилини) щомісяця, у дні, починаючи з числа місяця початку періоду та

закінчуючи числом місяця закінчення періоду. Використовуються дві дати – початку та

закінчення періоду (тільки число місяця).

Щоб увійти в режим налаштування розкладу та параметрів режиму роботи, потрібно

натиснути кнопку SET на 2-3 секунди. Після цього з'являється варіант розкладу РЕ-1.

За допомогою кнопок UP та DOWN можна вибрати інший варіант розкладу.

Короткочасне натискання SET переводить до вибору режиму Р-1 – Р-5 або вимикає

поточний варіант розкладу (позначається "----"). Вибравши за допомогою кнопок UP та

DOWN потрібний режим, коротко натискаємо SET для входу в режим установки

параметрів вибраного режиму роботи.

Параметри режиму встановлюються кнопками UP та DOWN та фіксуються

короткочасним натисканням кнопки SET. Після завершення введення всіх параметрів потрібно

натиснути кнопку SET на 2-3 секунди для збереження введених параметрів та виходу з

режиму налаштування.

Якщо параметр(и) введено не коректно – відобразиться напис ERR.

Під час встановлення параметрів режиму роботи можна передбачити увімкнення

зумера при спрацьовуванні реле. Для цього потрібно натиснути кнопку STOP на 2-3 секунди.

Напис BLL0 відповідає включеному зуммеру, BLL1 - вимкненому.

Вимкнення сигналу здійснюється будь-якою кнопкою, при цьому кнопка STOP не тільки

відключить сигнал, але вимкне реле.

Крім цього, можна змінити режим роботи реле зі звичайного на імпульсний. При

встановленому імпульсному режимі контакти реле знаходяться в замкнутому стані

постійно, до закінчення встановленого часу, а замикаються короткочасно,

приблизно 1 секунду. У момент часу відповідний OPE буде перший імпульс,

а на момент часу CLE – другий імпульс.

Встановлюють постійний або імпульсний режим короткочасним натисканням

кнопки STOP, перебуваючи у режимі встановлення параметрів. Напис OU1 відповідає

постійному режимі, OU2 - імпульсному.

Також можна настроїти відображення інформації сегментним індикатором у двох

режимах – постійне відображення та короткочасне. При короткочасному режимі

сегментний індикатор вимикається, якщо протягом 10 хвилин не натискати

кнопки керування. Натискання будь-якої кнопки керування включає індикатор.

Встановлюється потрібний режим відображення, натиснувши кнопку STOP на 2-3

секунди, коли таймер не перебуває в режимі інших параметрів. Напис Od

відповідає постійному режиму відображення, CP короткочасному.

Слід зазначити, що всі налаштування зберігаються в незалежній пам'яті

таймера, тому при відключенні живлення та вийманні батарейки налаштування не

зникають.
