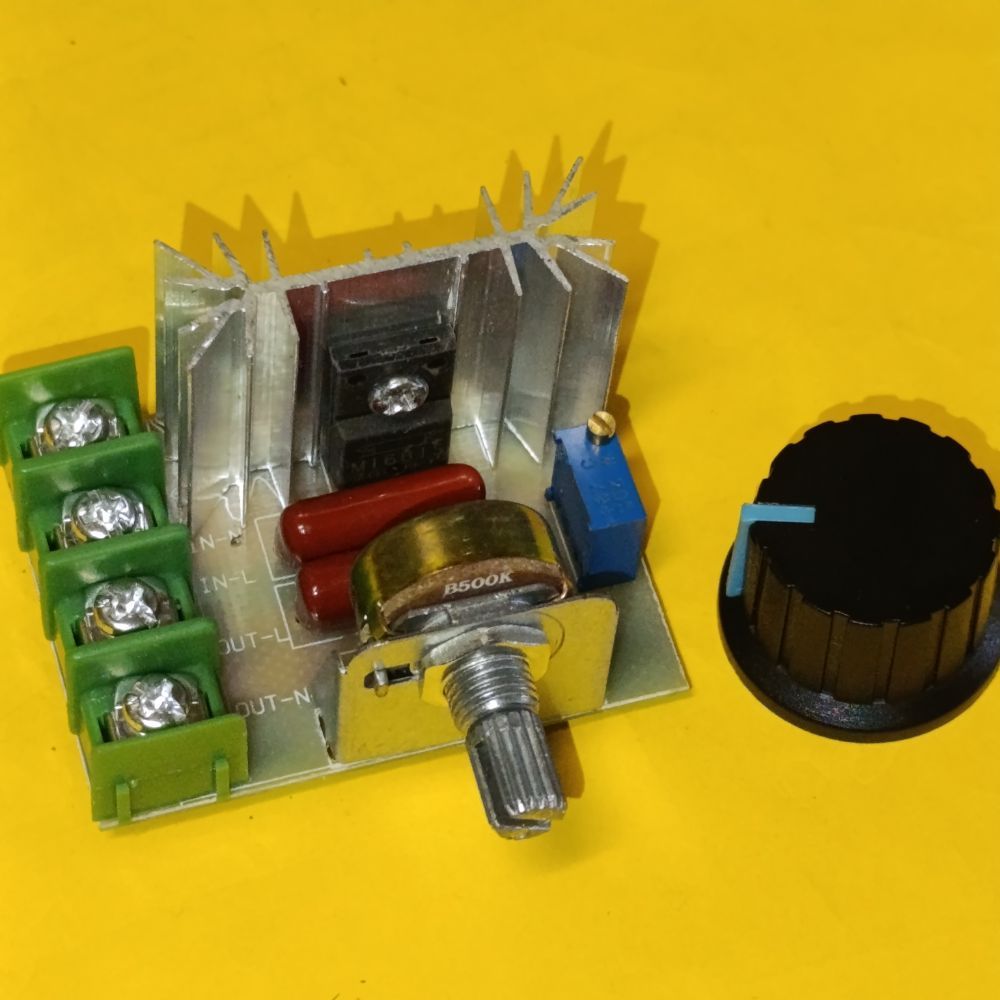

Регулятор потужності диммер 2000вт 220в фазовий симисторний на M1661S

Регулятор потужності диммер 2000W 220V фазовий симисторний

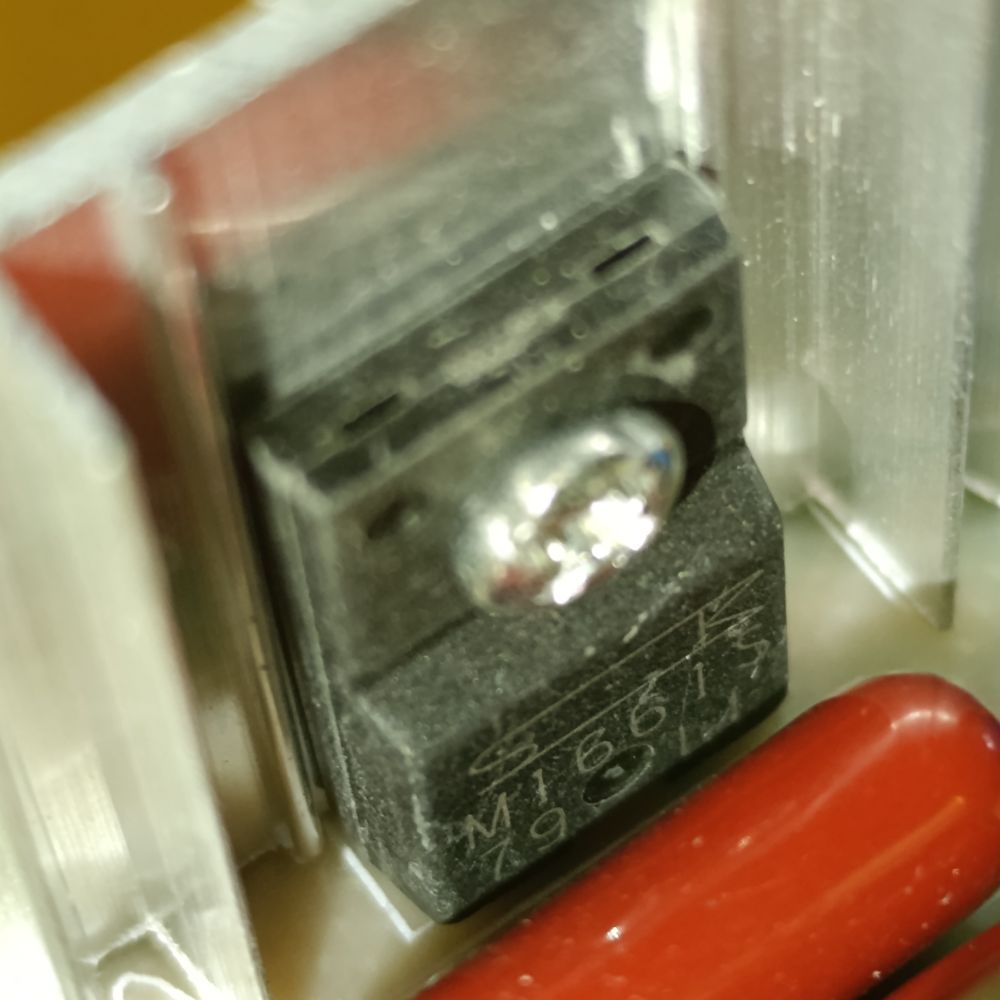

на M1661S to220f
Симисторний регулятор потужності призначений для регулювання частоти обертання колекторний електродвигун змінного струму, електронагрівальних та освітлювальних приладів, потужності паяльника, асинхронних електродвигунів змінного струму.
Підійде як бюджетний регулятор для більшості електроінструменту (болгарки, дрилі, перфоратори, рубанки, і т.д.).
Радіатор мало гріється на невеликих потужностях до 800-1000 Ватт, залежно від характеру навантаження.
При навантаженні понад 1 кВт рекомендується збільшити площу радіатора або додати примусове охолодження.
Наприклад, у пилососах при ремонті «рідних» регуляторах, що вийшли з ладу, буде вдалим рішенням встановити регулятор так щоб пропустити через нього потік повітря.
Також слід зауважити, що максимальна вихідна потужність пристрою, який підключений до регулятора такого роду, впаде на 4-5%.
Принцип регулювання потужності полягає у зміні моменту включення симістора після переходу синусоїди через нуль.
Чим більше часу симистор знаходиться у відкритому стані, тим більша потужність надходить у навантаження.
Так як симистор вимикається в момент, коли струм, що протікає через симистор, стає близьким до нуля, то задаватимемо тривалість відкриття симістора в межах половини періоду.
На початку позитивного напівперіоду симістор закритий.
Заряд конденсатора триває до того часу, поки напруга у ньому досягне напруги пробою диністора близько 30 вольт.
Діністор замкне ланцюг і відкриє симистор.
Симистор залишається відкритим до кінця напівперіоду.
На цьому й ґрунтується можливість регулювання потужності.
Під час негативної напівхвилі принцип роботи аналогічний.

Технічні характеристики:
Вхідна напруга: AC 220V
Регульована вихідна напруга: AC 50-220V
Тип регулювання: плавне фазове керування (SCR)

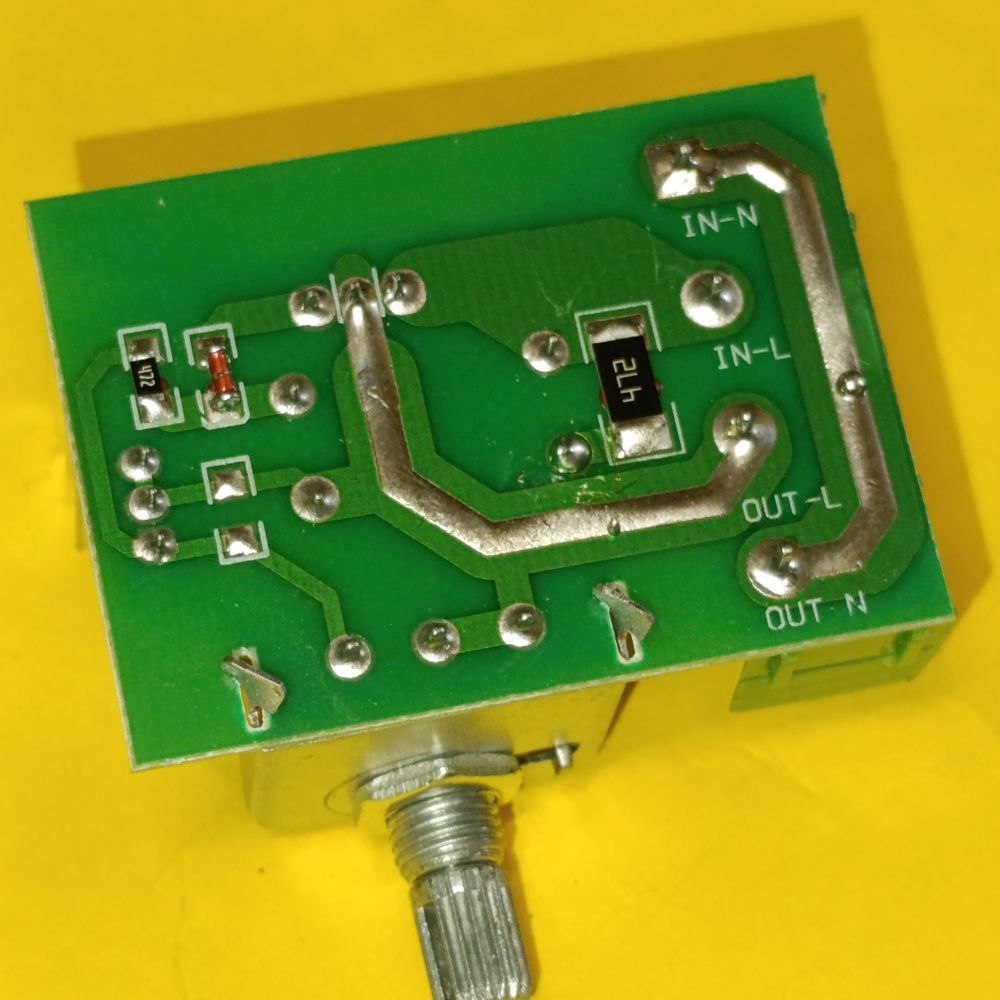

Тип підключення: послідовне з'єднання з навантаженням
Вбудований радіатор для охолодження
Максимальна потужність: 2000 Вт
Максимальний вихідний струм: 9А
Розмір: 48*54*27 мм
