ПРОГРАМАТОР CH341A USB ДЛЯ EEPROM, FLASH 24, 25 СЕРІЇ

Програматор CH341A USB для EEPROM/FLASH 24/25 серії.

Універсальний usb програматор ch341a адаптований для роботи з найбільш поширеними в електроніці мікросхемами 25 серії EEPROM і SPI.

Програматор мікросхем BIOS для материнських плат, ноутбуків, DVD, відеокарт тощо. 24 EEPROM та 25 SPI FLASH на CH341A через USB

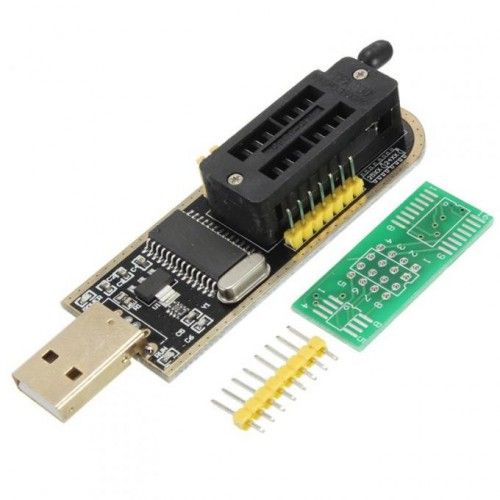

USB міні-програматор CH341A використовується для програмування мікросхем BIOS для материнських плат комп'ютерів, ноутбуків, відеокарт, мультимедійних плеєрів, пам'яті телевізорів, РК-дисплеїв, маршрутизаторів, ігрових приставок, супутникових ресіверів, ресіверів T2, 24 EEPROM, 25 SPI FLASH і т.п. Програматор за розміром трохи більше флешки та зібраний на мікросхемі USB bus convert chip CH341A.

Джампер P/S служить перемикачем режиму роботи мікросхеми CH341A як конвітер USB > Паралельний Порт (Paralel) або USB > Послідовний Порт (Serial). З програматором використовується програмне забезпечення, якому необхідно, щоб CH341A працювала як конвертер USB > Паралельний Порт (Parallel), отже джампер повинен бути встановлений і контакти замкнуті.

Програматор підключається до порту USB комп'ютера. Якщо все гаразд, на платі програматора повинен спалахнути червоний світлодіод. Після цього операційна система розпочне пошук драйверів. Якщо система не виявила драйвера, їх можна завантажити та встановити вручну за допомогою диспетчера пристроїв.

Після цього операційна система має визначити програматор у розділі «Інтерфейси» як USB-EEP/I2C CH341A та у розділі «Порти COM та LPT» як USB-SERIAL CH341A. Потім необхідно встановити програму для роботи з програматором, зазвичай використовують CH341A Programmer. Програма має вбудовані китайська, англійська та російська мови.

Основна перевага - за такої ціни, підтримка 25-ої серії флеш пам'яті (раніше це було доступно лише на професійному рівні). Також підтримується еeпром пам'ять 24-ої серії типу 24C02, 24C08, ... 24C1024 і тд. Розроблявся як для програмування мікросхем в панелі пристрою (джампер P/S - встановлений), так і для програмування мікросхем не випаюючи з пристрою (завантаження прошивки) LCD TV, DVD програвачів, і т.д. (Джампер P/S - знятий).
