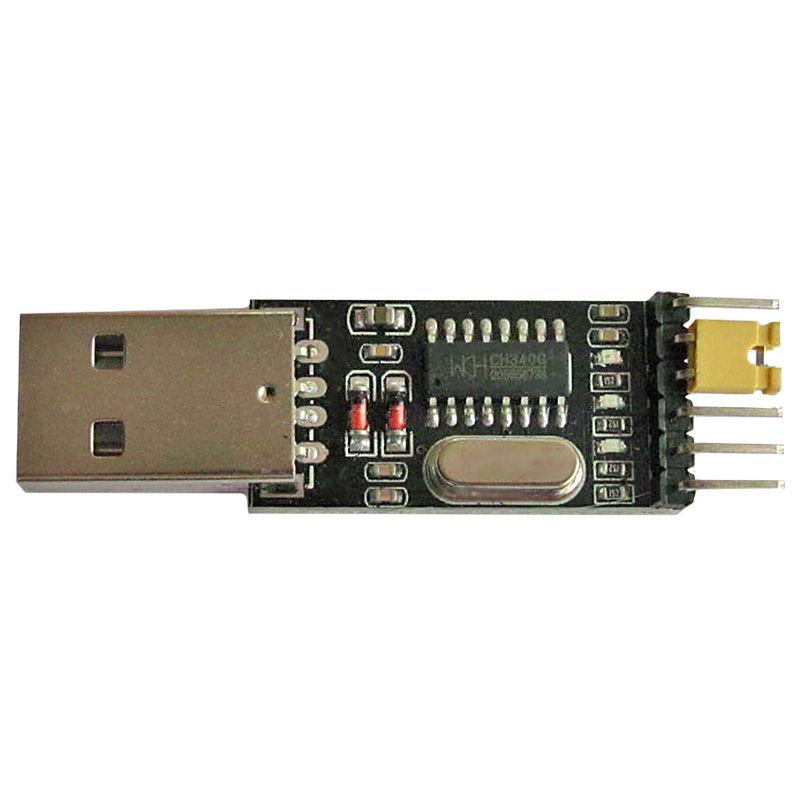

Перетворювач USB-UART CH340 використовується для підключення мікроконтролера до персонального комп'ютера. До комп'ютера модуль підключається за допомогою USB інтерфейсу, а до мікроконтролерного пристрою через інтерфейс UART з сигналами TTL рівня.

Часто модуль використовується для підключення Arduino плат або інших мікропроцесорних пристроїв до комп'ютера.

Перетворювач спроектований на основі інтегральної мікросхеми СН340. Чіп забезпечує двосторонній зв'язок і високу швидкість передачі USB інтерфейсу, так само емулює послідовний вихід зі швидкістю від 75 біт до 2 Мбіт. Головна особливість мікросхеми, яка відрізняє її від аналогів, є низька ціна.

На платі модуля є 6 висновків. Контакти VCC і GND використовуються як живлення плати, висновок TxD є лінією, що передає, а RxD приймаючою лінією сигналу UART. Якщо мікроконтроллер вже підключений до свого живлення, модуль підключається до нього через 3 висновки: GND, TD і RD. Рівень сигналів зміняться на лініях TxD та RxD, що задається джампером між виходами VCC (3,3V, 5V).

Зверніть увагу, що приймач модуля RxD необхідно підключати до передавача контролера TX, аналогічно вихід TxD перетворювача до RX мікроконтролера.

На модулі знаходяться 3 світлодіодні індикатори, де: один світлодіод інформує про подачу напруги на плату, два інших індикатори сигналізують про активність виходів RxD і TxD.

У випадку, якщо при підключенні конвертера USB-UART CH340 до ПК драйвера не встановилися автоматично, необхідно завантажити їх за посиланням, а потім встановити їх вручну.

Перетворювач підтримує всі версії операційної системи Windows.

Технічні характеристики перетворювача:

Напруга живлення, 3,3 або 5

Підтримка USB 2.0

Діапазон швидкості передачі даних 75 біт ... 2 Мбіт

Розміри модуля, мм 51х16х7

Вага, г 5,5
