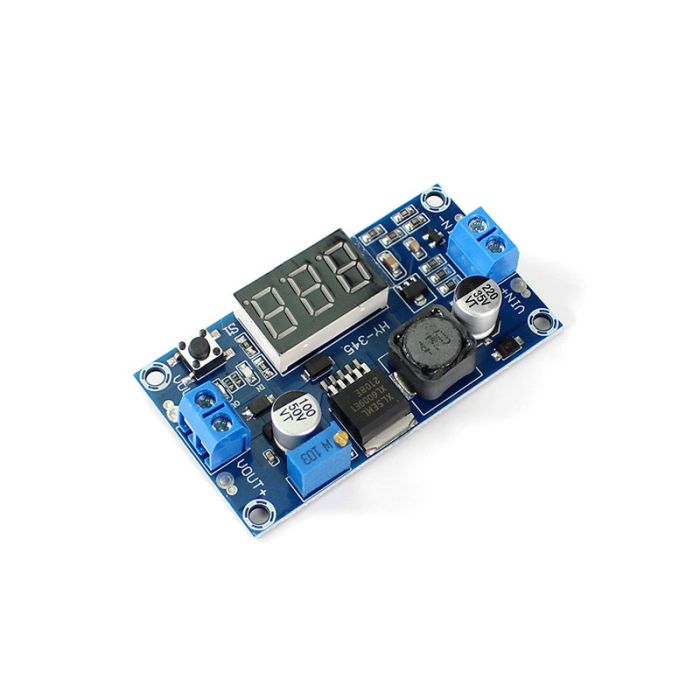

Підвищуючий перетворювач XL6009-LED регульований з вольтметром Uin: 3...32V, Uout: 5...35V

Підвищуючий перетворювач XL6009-LED регульований з вольтметром Uin: 3...32V, Uout: 5...35V

Модуль призначений для регулювання вихідної напруги постійного струму. Особливістю цього модуля є наявність вольтметра. Модуль можна використовувати для конструювання лабораторних блоків живлення, різних джерел живлення, електронних пристроїв, зарядних пристроїв і т.д. Якщо перетворювач напруги постійного струму, що підвищує, використовувати в автомобілі необхідно замінити встановлений підстроювальний резистор на більш потужний. На сайті також можна придбати цей перетворювач напруги без вбудованого вольтметра.

Модуль спроектований на базі мікросхеми XL6009, вольтметра, підстроювального резистора та інших допоміжних компонентів. Завдяки вбудованому вольтметру регулювання вихідної напруги стало набагато простіше. Відображається напруга постійного струму зовнішнього джерела живлення за допомогою семисегментного дисплея. Керується вольтметр за допомогою тактової кнопки S1. Щоб змінити режим напруги вольтметра (вхідна/вихідна напруга) необхідно короткочасно натиснути кнопку S1. При довгому утримуванні кнопки вольтметр вимикається. ШИМ-регулятор напруги XL6009 має 5 висновків та виконаний у корпусі «TO263-5L». Також мікросхема має захист від перегріву та обмеження робочого струму, але захист від переполюсовки не має. Максимальне значення струму навантаження становить 4 А. Частота перетворення конвертера становить 400 кГц. ККД (коефіцієнт корисної дії) перетворювача становить до 92%. Регулювання вихідної напруги постійного струму конвертера здійснюється за допомогою підстроювального резистора опором 50 кОм. При роботі з силою струму близькою до максимального значення 4 А необхідно встановити додаткове охолодження (радіатор).

Підключається зовнішнє джерело живлення та пристрій до перетворювача напруги за допомогою 2 клемників:

VIN+: вхідна напруга 3 - 32 В

VIN-:

«земля»

VOUT+:

вихідна напруга 5 - 35 В

VOUT-:

загальний провід пристрою

Також на платі модуля є 2 світлодіоди:

IN: сигналізує про подачу вхідної напруги

OUT: сигналізує про подачу вихідної напруги

Подається живлення від блока живлення або іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 3 до 32 В, а вихідної напруги від 5 до 35 В. При підключенні зовнішнього джерела живлення необхідно пам'ятати, що значення вхідної напруги має бути нижчим від вихідної напруги.

На платі модуля передбачено 4 отвори для кріплення модуля до плоскої поверхні.

Технічні характеристики перетворювача:

Мікросхема XL6009

Вхідна напруга, 3 ... 32

Вихідна напруга, 5 ... 35

Частота перетворення, кГц 400

ККД, % 92

Робочий діапазон температур, °C -40...+125

Розміри модуля, мм 43 х 20 х 10

Вага, г 10
